GE S/5 Aespire麻醉机更换挥发罐歧管

麻醉机作为手术室核心生命支持设备，其气密性与管路稳定性直接关乎临床麻醉安全与手术诊疗质量。GE S/5 Aespire麻醉机凭借稳定的性能，广泛应用于各级医疗机构手术室，而挥发罐歧管作为蒸发器气体传输的关键核心部件，长期使用易出现密封老化、轻微漏气、校准偏差等问题，是设备年度维保的重点项目。规范完成歧管更换操作，能够有效规避麻醉气体泄漏、浓度输出异常等风险，保障设备精准运行、符合院感及质控标准。今天，我们就带大家详细拆解GE S/5 Aespire麻醉机挥发罐歧管的标准化更换流程与质控要点。

更换挥发罐歧管：

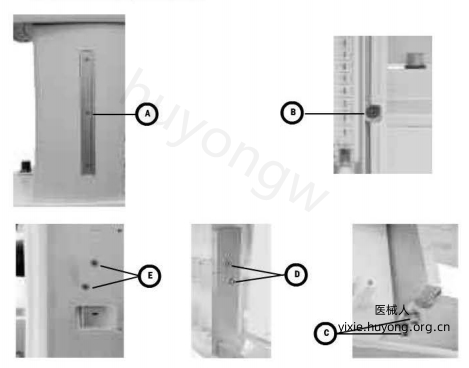

1.拆下上部后板。

2.拆下前流量计护罩。

3.拆下右侧面板(A)。

4.从机器前方，移除流头边框右侧立柱上的螺丝(B)。

5.从机器背面，拆下固定雾化器歧管垂直支撑与流头支架的两个螺丝(C)。

6.从机器背面，拆下固定垂直支撑与蒸汽歧管的两个螺丝(D)。

7.从机器上移除垂直支撑。

8.在握住雾化器歧管的同时，拆下右侧挤出装置上的两个螺丝(E)，以释放歧管。

9.按相反顺序安装新的蒸汽喷嘴总成。在所有部件就位前，不要完全拧紧螺丝。

将新的歧管连接到右侧挤出机(E)。

将垂直支撑件安装到蒸汽喷嘴总成(D)上。

将垂直支撑的底部安装到流头支架(C)上。

将垂直支撑件安装到前边框(B)上。

10.按以下顺序拧紧安装螺丝。E、D、C、B。

11.重新组装机器。

12.执行检查程序(第3节)。
