飞利浦MX550监护仪移除显示屏

拆解维修飞利浦 IntelliVue MX550监护仪，显示屏拆装是基础工序。屏幕故障是临床高频问题，黑屏、花屏、触控失灵大多与显示组件相关。熟练掌握显示屏拆卸流程，不仅便于故障排查、备件更换，也能规避排线拉扯、外壳卡扣破损等人为损伤。今天我们结合机型结构，聊聊MX550显示屏在整机中的核心价值。

飞利浦MX550搭载15英寸触控显示屏，是整机人机交互核心。屏幕实时展示心电、血氧、血压、呼吸等波形与数值，同步呈现报警提示、趋势数据与事件记录，便于医护快速掌握患者生命体征。自带环境光感应，可自动调节亮度，适配手术室、病房明暗场景。屏幕集成触控操作功能，所有参数设置、界面切换均可直接触控完成。一旦显示屏损坏，设备无法输出监测信息，也不能进行操作设置，直接丧失临床使用能力，是监护仪不可或缺的关键组件。

拆卸LCD面板(MX550)：

1.分离监护仪的前后壳。

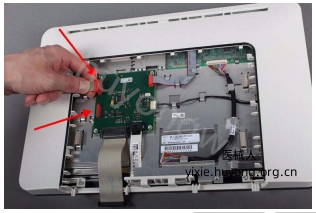

2.如果已安装通信板板，请断开显示板上的通信板连接器。

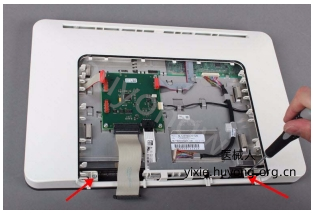

3.从固定显示外壳框架的两个夹具上拆下螺丝。

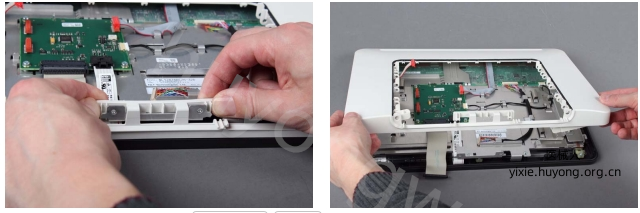

4.通过向上推来释放两个夹具。

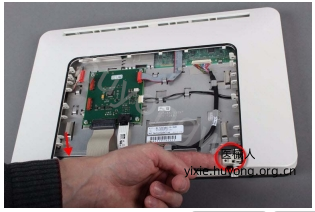

5.通过向前推动将框架底部的锁扣释放，然后抬起框架。

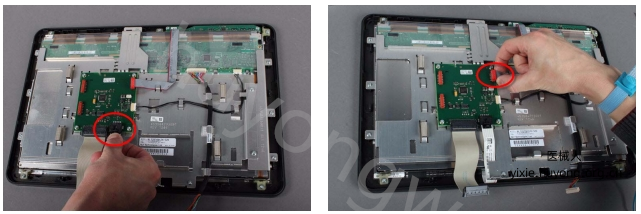

6.从显示板板上移除触摸连接器和报警LED连接器。

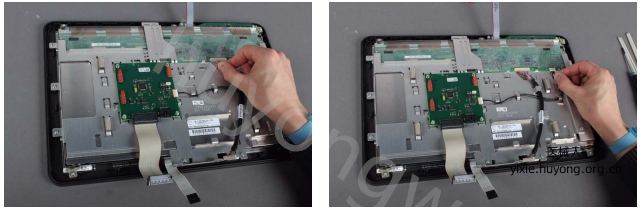

7.移除视频电缆和灯管电缆。

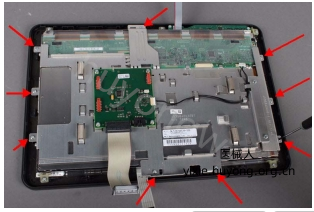

8.从显示屏组件背面移除九颗螺丝。

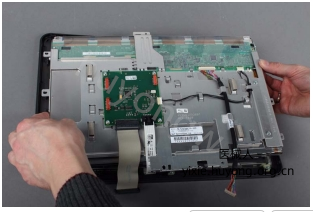

9.抬起显示屏。

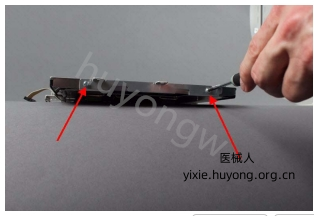

10.拆下显示屏组件两侧的两个螺丝。

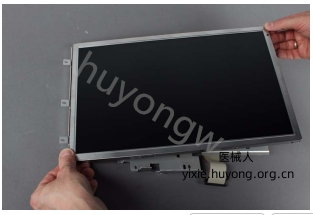

11.将显示屏组件分离。
