飞利浦MX550监护仪移除触摸屏

维修拆解实录，飞利浦MX550监护仪触摸屏拆卸要点分享。触摸屏是整机人机交互核心，出现触控失灵、断触、表面裂纹等故障，大多需要单独拆解更换。不少同行拆机时容易损坏排线与背光组件，操作务必循序渐进。今天我们结合MX550机型结构，先聊聊触摸屏在设备上的核心作用，再分享规范移除实操思路。

飞利浦MX550搭载15英寸触控屏，是监护仪主要操作交互载体。它叠加在液晶显示屏表层，一方面实时呈现心电、血氧、血压等波形与生命体征数据，配合感光元件自动调节屏幕亮度；另一方面支持直接触控操作，医护人员可快速调取菜单、修改报警阈值、切换界面布局、查看趋势记录。触摸屏简化操作流程，适配手术室、ICU 等急救场景。一旦触控层老化、破损，会出现触摸无响应、点位偏移，直接影响设备操作，维修更换触摸屏，能够在保留原装显示屏的前提下，快速恢复监护仪完整操控能力。

移除触摸边框(MX550)：

1.分离监护仪的前后壳。

2.移除警报指示灯板(MX550)。

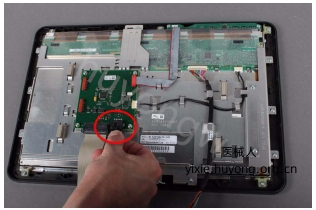

3.断开触摸屏连接器与显示板的连接。

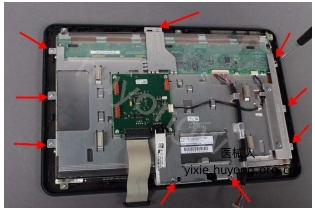

4.从显示屏组件背面移除九颗螺丝。

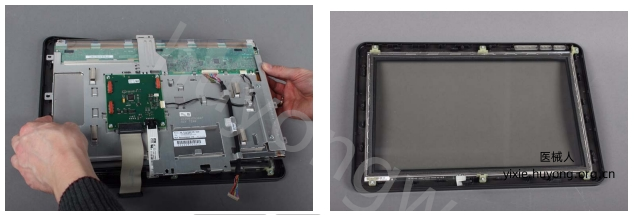

5.抬起显示屏组件。

以上是飞利浦MX550监护仪移除触摸屏图解，若想要《Philips IntelliVue MX400, MX450, MX500, MX550  Monitor - Service manual (1).pdf》，扫描下方二维码添加客服微信获取。
