飞利浦MX500监护仪移除MSL板

检修飞利浦MX500监护仪，遇到黑屏、提示MSL电源过载、触控异常、整机反复重启等疑难故障，拆机维修时常需要拆卸MSL板。作为整机关键信号交互板卡，它衔接显示、触控与主控单元，是排查图像输出、人机交互故障的核心部件。今天一起来认识MX500监护仪MSL板，了解它在设备运行中承担的重要职能。

飞利浦MX500监护仪MSL板是负责图像传输、触控信号采集的核心接口板，承担主控主板与显示屏、触摸面板之间的数据中转任务，同时管理背光驱动与相关外设信号交互，保障画面正常输出与触控操作灵敏响应。板卡集成多路信号线路与供电回路，依靠排线建立稳定通讯。长期临床使用中，受潮湿、积尘、电压波动影响，容易出现线路腐蚀、芯片老化，典型故障表现为监护仪黑屏、背光不亮、触控失灵、设备报 MSL 电源过载、间断重启。该板故障会直接影响设备基础操作与生命体征显示，无法正常开展监护工作。更换完好 MSL 板，能够快速恢复显示与触控功能，保障监护仪稳定投入临床使用。

移除MSL板：

1.分离监护仪器的前后壳。

2.拆卸后壳。

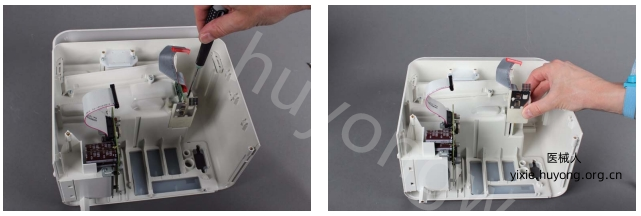

3.拆下固定MSL板支架的螺丝，并拉出支架。

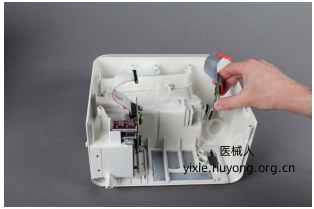

4.拉出MSL板。

以上是飞利浦MX500监护仪移除MSL板图解，若想要《Philips IntelliVue MX400, MX450, MX500, MX550  Monitor - Service manual (1).pdf》，扫描下方二维码添加客服微信获取。
