飞利浦MX550监护仪移除电源板

飞利浦IntelliVue MX550监护仪作为科室主流床旁监护设备，稳定供电是持续监测的基础。设备出现不开机、反复重启、无法充电等故障时，电源板往往是重点排查对象。维修过程中需要规范拆机、安全移除电源板开展检测与更换。今天一起认识MX550原装电源板，了解这款核心供电组件的功能与维修要点。

飞利浦MX550监护仪原装电源板是整机供电核心组件，负责外接交流电转换，同时管控电池充放电，为主板、显示屏、各测量模块提供多路稳定直流电压。电路板集成过压、过流、过热多重防护电路，适配 ICU、手术室等连续运行场景。设备出现通电无响应、开机黑屏、电池充不进电等故障，大多与电源板异常相关。维修拆机时需彻底断电并释放残余高压，规范移除电源板进行检测维修。原装电源板线路布局匹配 MX550 机身结构，接口定义标准，替换安装便捷，是保障监护仪不间断稳定运行的关键配件。

移除电源供应器：

1.分离监护仪的前后壳。

2.拆卸后壳。

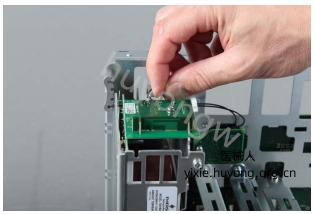

3.如果安装了WLAN或IIT板，请断开天线电缆与天线板的连接。

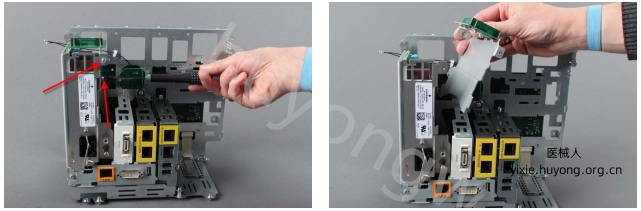

4.拆下固定天线组件的两颗螺丝，并移除该组件。

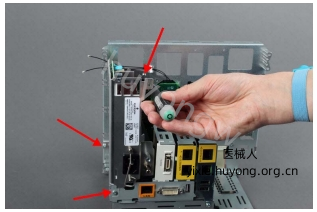

5.从电源机箱上拆下三颗螺丝。

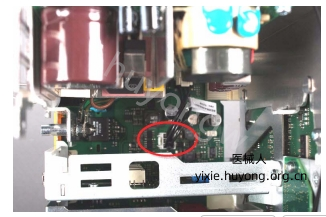

6.断开连接电源到标准系统接口板的电缆。

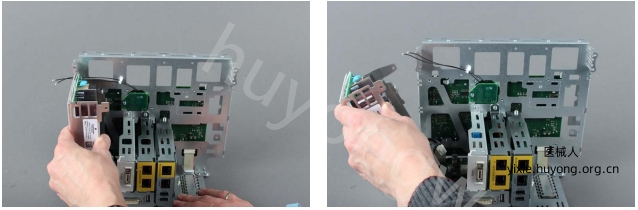

7.移除电源。

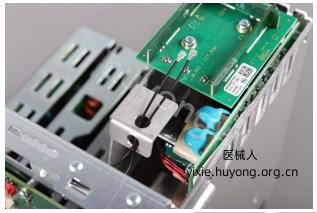

8.按照相反的顺序执行aloove 步骤，以重新组装显示器。在将天线电缆连接到天线板之前，务必确保将其穿过金属板上的两个导向孔。
