飞利浦C3监护仪分离前壳与后壳

飞利浦C3监护仪深度维修、内部主板检修、配件更换都离不开整机前后壳分离操作，这一步是整机拆解的分水岭，拆装手法不当极易扯断内部连接线、扯坏按键面板与屏幕排线。很多新手维修师傅直接暴力撬壳造成壳体卡扣断裂、外壳破损，本篇讲解C3监护仪前后壳体结构分工、拆装注意事项，清晰认识壳体对于设备防护与结构定型的重要意义。

飞利浦C3监护仪前壳主要集成操作按键膜、显示屏窗口、指示灯卡槽、打印机固定位，承担人机交互布局，规整面板线路，同时贴合台面形成正面防尘防水屏障。后壳为整机承重基座，内置电源仓、散热格栅、接口固定槽、挂架安装孔，固定主板、电源模块、气泵等核心硬件，平衡机身重心。前后壳通过卡扣与螺丝锁紧闭合，配合密封圈实现整机密封，阻挡消毒水雾、粉尘进入机身。壳体卡扣断裂、螺丝滑牙会造成合缝缝隙变大，水汽侵蚀内部元器件，妥善拆分与复位壳体，既能顺利开展内部维修，也能保障设备组装后的密封性与结构稳固性。

分离前壳与后壳：

1.确认电池已移除。

2.确认旋钮已移除。

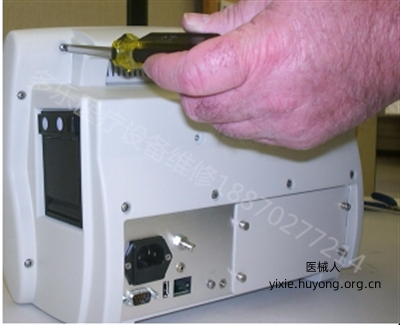

3.使用螺丝刀拆下固定后壳组件与前壳组件的6颗螺丝。

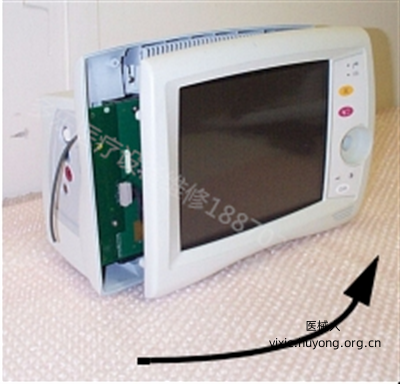

4.面对监护仪正面，将前壳稍微向右移动，确保不要折断编码器。

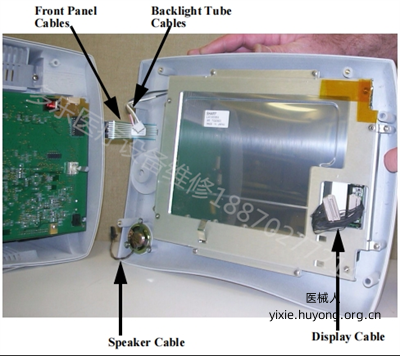

5.通过将连接器朝向自己拉出，断开位于左侧的显示电缆。断开位于右侧的灯管、前壳和喇叭线缆。

6.将前壳与后壳分离。

以上是飞利浦C3监护仪分离前壳与后壳图解，若想要《Philips_C3_-_Service_manual.pdf》，扫描下方二维码添加客服微信获取。
