飞利浦C3监护仪移除血氧板

在临床监护设备日常检修、故障维修与模块更换工作中，飞利浦C3监护仪血氧板的规范拆卸，是设备运维人员必备的基础操作。不规范的拆卸方式，极易造成接口损坏、模块卡顿、机身线路故障，不仅影响设备正常复用，还可能埋下临床监护安全隐患。本期推文，我们为大家详细拆解飞利浦C3监护仪血氧板标准化移除流程，从术前准备、操作要点到注意事项全覆盖，助力医护及设备运维人员规范操作、高效排障，保障设备稳定运行。

飞利浦C3监护仪血氧板，是设备血氧参数采集处理的独立板卡模块，负责接收血氧探头采集的光电信号，完成信号放大、滤波与运算，输出血氧饱和度、脉率及血氧容积波形数据，传输至主机主板进行显示与报警输出。板卡集成信号处理电路与探头接口，支持适配原厂血氧探头。常见故障表现为无血氧数值、无波形、探头识别失败、血氧报错报警。多因接口氧化、板卡元器件老化、插拔受力损坏引发。维修时优先排查接口接触状态，故障无法修复则直接更换整板，更换后做好整机测试，保障临床血氧监测数据准确可靠。

移除SpO2模块：

在从主板模块上移除IO模块后，您可以移除SpO模块。操作步骤如下：

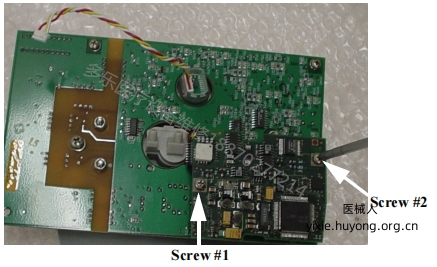

1.移除固定SpO2模块到IO模块的两颗螺丝。

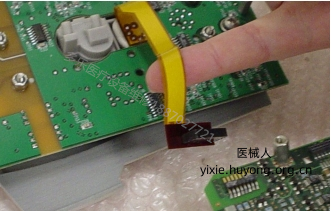

2.移除连接SpO2模块到IO模块的连接器。

3.轻轻将SpO2模块移开。

以上是飞利浦C3监护仪移除SpO2板图解，若想要《Philips_C3_-_Service_manual.pdf》，扫描下方二维码添加客服微信获取。
