迈瑞DP-6600超声仪拆卸键盘、轨迹球和喇叭

超声设备日常运维中，按键失灵、轨迹球卡顿漂移、喇叭无声异响，是迈瑞DP-6600最常见的三类小故障。看似是小件问题，却直接影响设备操作精度与诊疗工作推进，盲目拆机极易出现排线扯断、螺丝滑丝、部件错位等问题。很多医工小伙伴拆机时容易踩坑：轨迹球需先拆键盘方可取下、喇叭总成隐藏在机身前壳内侧、柔性排线插拔需把控力度。今天给大家带来迈瑞DP-6600超声仪键盘、轨迹球、喇叭完整拆卸教程，全程精准步骤+避坑要点，零基础也能看懂，高效完成设备检修与配件更换，快速恢复设备正常运行。

键盘、轨迹球和蜂鸣器（喇叭）的拆卸：

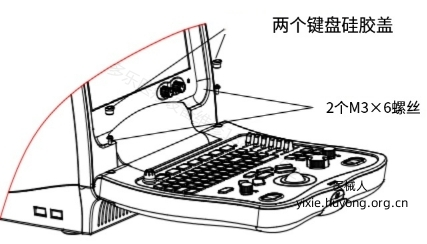

1.移除两个键盘硅胶盖，然后拆下固定键盘上盖的2M3X6螺丝；

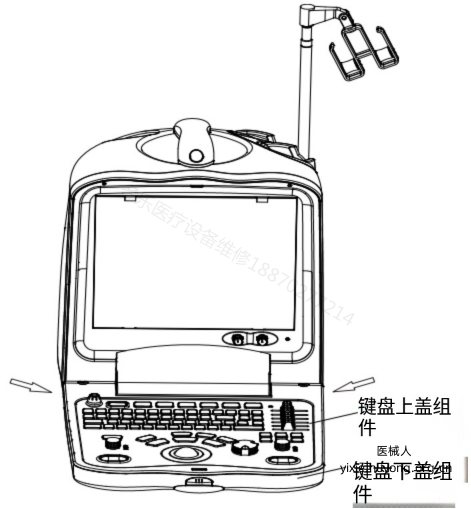

2.在箭头位置用手强行打开键盘上盖；

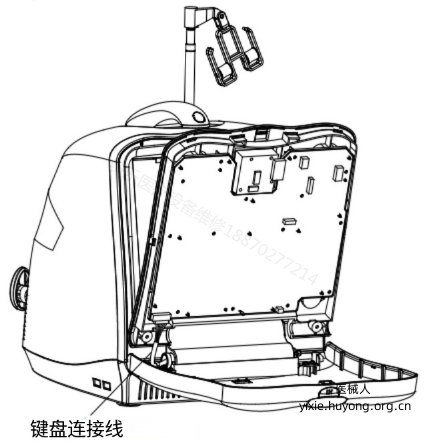

3.断开键盘的连接线接头,并移除键盘上盖；

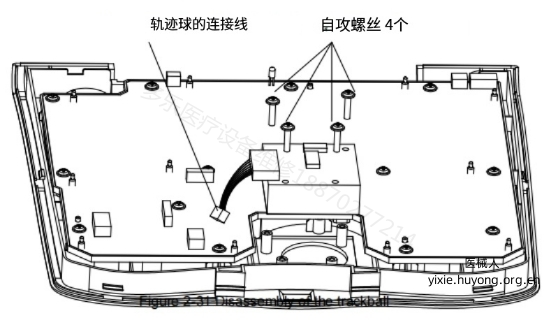

4.断开轨道球的连接线接头，拆下固定轨道球的自攻ST3X14螺丝，并取下轨道球；

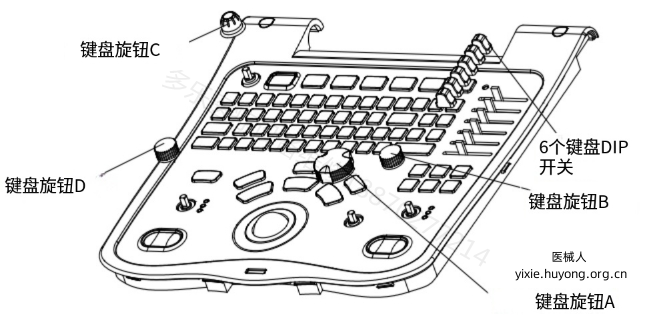

5.拉出键盘旋钮A、B、C和6个键盘DIP开关；

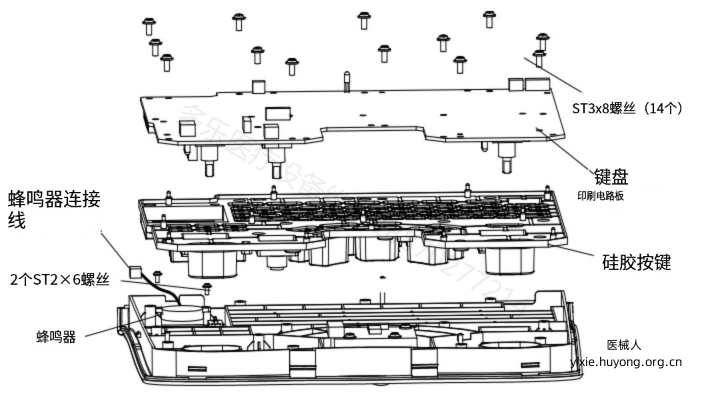

6.断开蜂鸣器的连接线缆接头，拆下固定键盘的14颗ST3x8螺丝，取下硅胶按键以取出键盘PCB板，并拆下固定蜂鸣器的2颗ST2x6螺丝以取出蜂鸣器。

以上是迈瑞DP-6600超声仪拆卸键盘、轨迹球和喇叭图解，若想要《Mindray_Ultrasound_DP-6600_Digital_Ultrasonic_Diagnostic_Imaging_System_Service_Manual.pdf》，扫描下方二维码添加客服微信获取。
