飞利浦FM20胎监仪更换显示屏组件图解

飞利浦FM20胎监仪显示屏故障，影响工作效率还心急？别担心！手把手教你更换显示屏组件，轻松解决设备显示难题，快往下看！

飞利浦FM20胎监仪的显示屏，是精准获取母婴健康数据的关键窗口。其采用大尺寸、直观的彩色设计，清晰展示状态信息，数值与图表醒目，医护人员可轻松查看母体和胎儿的心电图波形，实时掌握母婴心率等关键指标。

在产科复杂的工作环境中，该显示屏凭借高亮度与高对比度，无惧强光或昏暗光线，确保数据始终清晰可见。屏幕布局会依据所插入的探头自动调整，以恰当格式呈现数据，极大提升操作便捷性。像当同时监护多胎时，屏幕能精准区分各胎儿数据，避免混淆。而且，针对胎心过缓或过速等异常状况，显示屏会配合自动报警系统，同步给出醒目提示，助力医护人员迅速响应，守护母婴安全 。

以下是飞利浦FM20胎监仪更换显示屏组件图解：

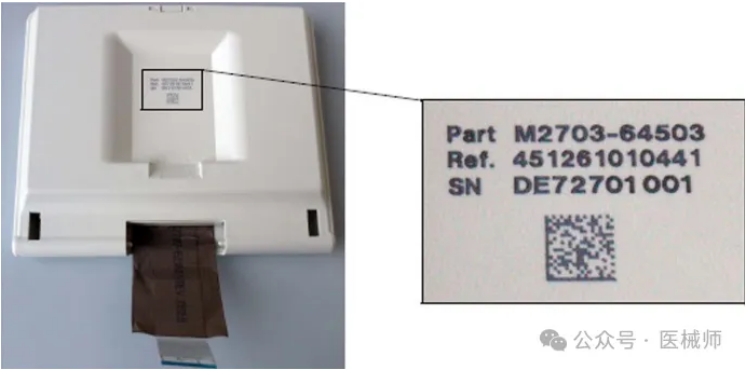

新的显示屏组件在背面印有零件编号、参考(订购)编号和序列号。

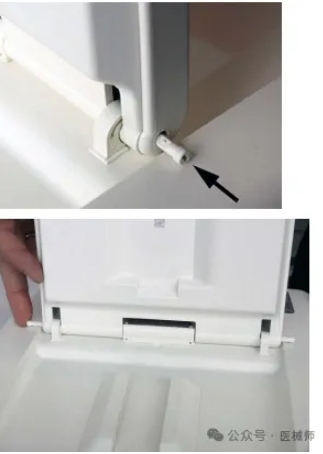

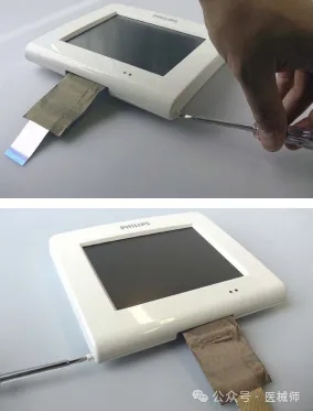

1、移除新显示屏外壳两侧的两个塑料铰链销。使用小扁头螺丝刀逆时针旋转开槽头，然后将其直接拉出。

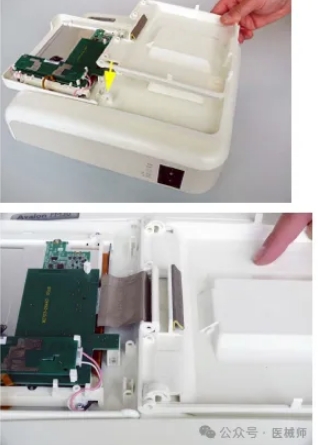

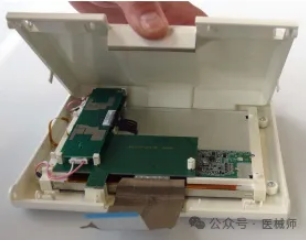

2、打开新的显示屏组件，并移除显示屏外壳的后部。

3 、如果您有带有背光管的旧版本，请使用扁平小螺丝刀轻轻松开后，断开背光逆变器连接线。

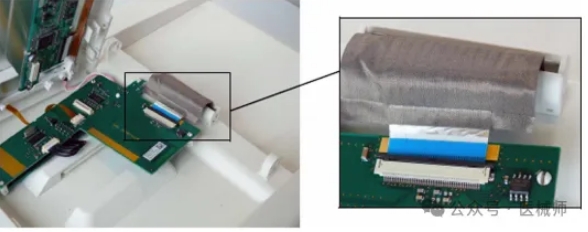

4、借助小扁平头螺丝刀，松开显示屏组件带状连接线的连接线锁。移除连接线并丢弃它。(您将重新使用仍连接到胎监仪上的原始nbbon电缆，用于连接新的显示屏组件。)

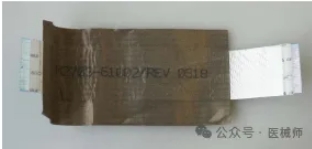

5、拆下连接线，并丢弃它。(您将重新使用仍连接到胎监仪上的原始带状连接线，用于连接新的显示屏组件。)

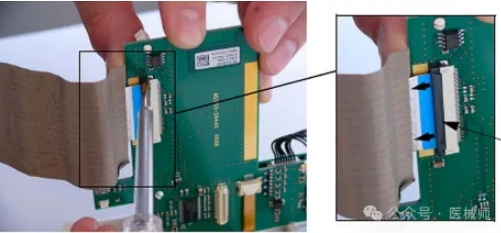

6、将原始显示屏带状连接线(连接到监护仪)的开放端与新显示屏组件上的连接器连接。确保连接线锁已锁定且电缆已牢固连接。

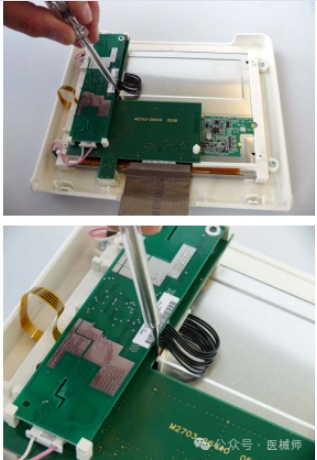

7、旧版本:重新连接背光转换器电缆，然后将PCB插槽放回原位。使用小扁平头螺丝刀非常轻柔地撬动显示屏板上的白色塑料卡扣，并将背光转换器连接器向外移动(朝箭头方向)，以引导PCB回到原位。否则，背板PCB会卡在连接器上。

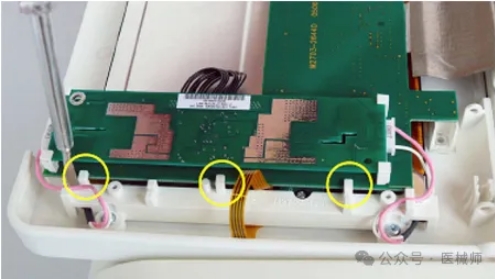

8 、新版本:将PCB重新插入原位，并使用小扁平头螺丝刀非常轻柔地撬动显示屏板上的白色塑料卡扣

9 、确保 PCB 正确放置在照片所示的位置。

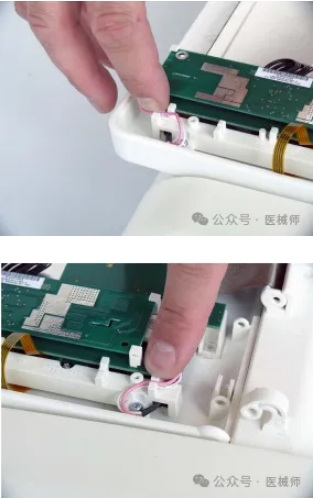

确保粉红色和白色连接线正确布线并固定到位

10 、取下新的后壳盖，并将其放置在所示位置。

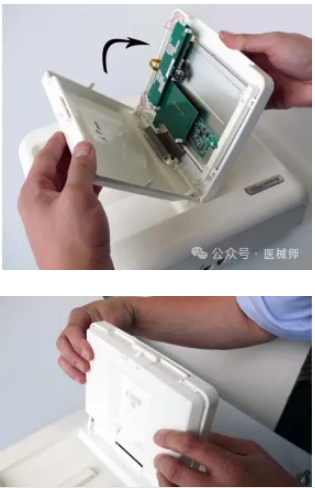

11、将显示屏组件的两半部分如图所示地组合在一起。

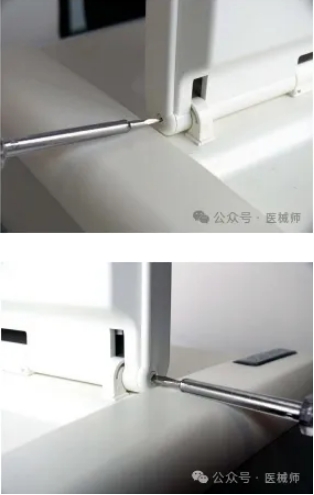

12、插入新的塑料铰链销。

13 、在重新安装铰链销时不要施加过大的力。用小螺丝刀轻轻转动铰链销的头部。当销正确就位时，你会感觉到，头部应该与表面齐平。

当显示屏折叠成平面时，销头中的插槽应指向与显示屏组件外壳的侧面相同的平面。

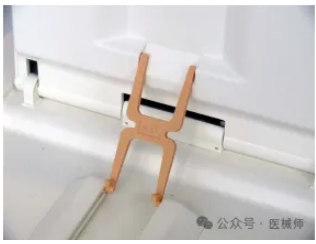

14 、将棘轮夹重新连接到胎监仪顶壳和显示屏外壳的后面。

更换飞利浦FM20胎监仪显示屏组件，看似复杂实则有章可循！操作时务必严格遵循步骤，若过程中遇到棘手问题，别硬扛！可随时联系专业售后团队或添加下图微信，我们也会持续分享更多设备维护干货。记得收藏本文，以备不时之需，让设备时刻保持最佳“战斗力”
