以下是伟伦VSM6000监护仪拆卸底部外壳：

在开始之前，请按照本手册中的描述移除以下部件:

• 电池

• 后壳

• 早期感应模块

• CO2模块

• SpO2 模块或消隐面板

• NIBP模块

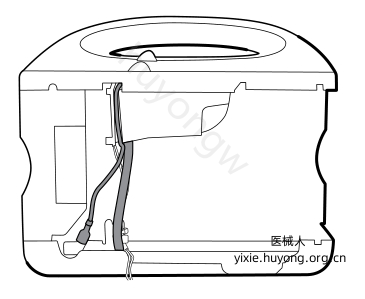

1.移除下图中圈出的插入物。

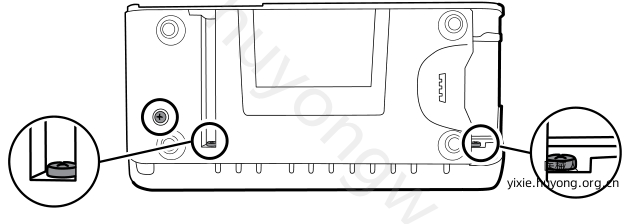

2.如果您的模型具有扩展底盘，请移除下面显示的插入物。

3.如果你的模型有打印机，请执行以下操作:

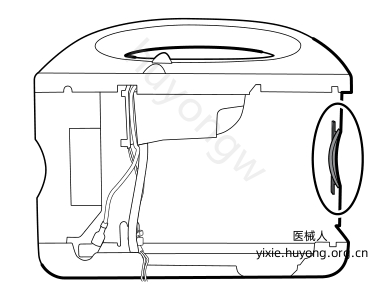

a.移除位于打印机和底板之间的排水管。

b.断开打印机接地线与底板上的接地点之间的连接。

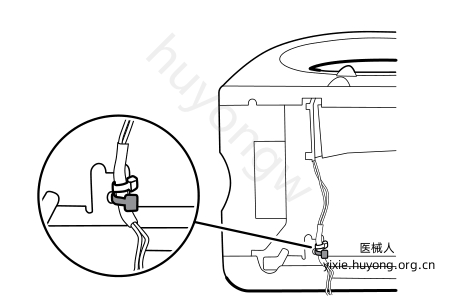

4.切断固定主线束与底部支架的绑带。这个绑带位于主线束上的绑带上方。

5.断开扬声器上的扬声器电缆与主线束的连接。

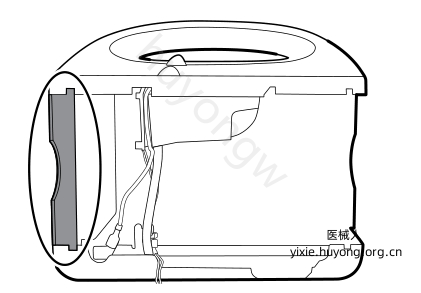

6.断开电池连接器板上的以下部分:

a.来自J2的电池电源线束。

b.来自J3的智能电池线束。

7.拆除以下螺丝:

底部外壳螺丝。

两个将底壳组件固定到前壳的螺丝。

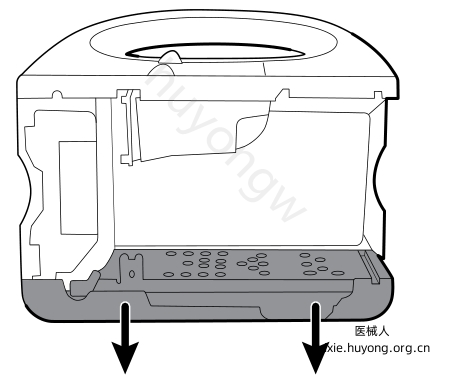

8.拆下底壳。

9.拆卸底壳。

注意：仅在计划更换电池连接板或扬声器时，才拆卸底壳。

a.使用Torx螺丝刀拆下两个固定电池连接板到底座的Torx螺钉。

b.如果您的型号具有扩展机箱，请移除两个支撑柱，它们将机箱底部固定在机壳上。

c.拆下四个Torx螺丝，这些螺丝将金属机箱固定在底壳上。
