日本光电TEC-7621除颤仪移除主按键板和按键板

在医疗急救领域，日本光电TEC-7621除颤仪堪称 “生命守护者”，关键时刻精准除颤，为患者争取生机。大家都知道，这一仪器操作面板上的主按键板和按键板，是医护人员与设备高效沟通的关键。不过，在设备维护、故障排查等特殊情况下，移除主按键板和按键板的操作就显得尤为重要。今天，咱们就深入聊聊日本光电TEC-7621除颤仪移除主按键板和按键板那些事儿，为医疗设备维护人员、医护工作者们提供专业、详尽的指导。

日本光电TEC-7621除颤仪的主按键板和按键板，是设备操作的核心交互部件。主按键板上，集成了如电源控制、能量调节、充电及电击释放等关键功能按键。像导航点旋钮，可精准调控除颤所需能量等级，以适配不同病情。按键板则包含各类功能确认、模式切换按键，比如电极板类型选择、工作模式（同步/非同步）切换等按钮 。它们布局紧凑合理，方便医护人员在争分夺秒的急救场景中，迅速准确操作，保障除颤仪高效发挥“生命守护者”的作用 。

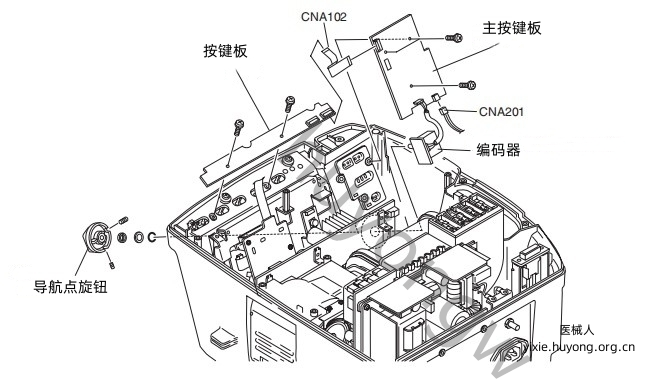

以下是日本光电TEC-7621除颤仪移除主按键板和按键板：

1.拆卸电池组、内存卡和下壳。

2 拆卸底壳组件和主板。

3.断开以下电缆:

旋转开关电缆。

CNA201电缆:连接到测试负载。

CN102薄膜电缆:连接到主按键板和按键板。

要从薄膜电缆连接器上拆下薄膜电缆，请使用小扁头螺丝刀和手指轻轻松开薄膜电缆连接器的锁扣，如图中展开示意图所示。请务必小心，因为薄膜电缆连接器很容易受损。

4.拆下带有垫圈和弹簧垫圈的三个M3平头螺钉，并拆下主按键板。

5.拆除带有垫圈和弹簧垫圈的两个M3平头螺丝，并拆下按键板。

要移除前壳上的导航点旋钮。

（1)取下导航点旋钮上的两个螺丝。

（2)从编码器上拆下旋钮、螺母、垫圈和O形圈。

以上是日本光电TEC-7621除颤仪移除主按键板和按键板图解，若想要《Nihon-Kohden_TEC-7621_Defibrillator_-维修手册》，扫描下方二维码添加客服微信获取。
