日本光电TEC-5621除颤仪移除HV驱动板

各位医疗设备维修同仁，处理日本光电TEC-5621除颤仪时，HV驱动板的移除可是项细致活儿！作为设备高压系统的核心部件，不当操作易致元件损坏或安全隐患。今天就聚焦这一关键步骤，详解移除前的准备工作、规范操作流程及注意事项，帮你避开雷区，高效完成作业，赶紧来学习吧！

日本光电TEC-5621除颤仪HV驱动板是设备核心部件，负责高压能量的转换与输出，直接影响除颤电击的稳定性和有效性。其集成精密电路模块，需匹配设备特定电压参数，确保高压脉冲精准可控。安装时需严格遵循防静电操作规范，避免元件损坏。该驱动板适配TEC-5621机型设计，与主控系统协同工作，保障除颤、监护等功能正常运行。日常维护中需定期检测其绝缘性能与连接状态，是维持设备临床急救可靠性的关键组件。

以下是日本光电TEC-5621除颤仪如何固定HV驱动板：

在将HV驱动板固定到机箱内的三叉电源接口时需要的螺丝(不是基本螺丝)

上部:两个PS3X10螺丝(下部:两个PS3X8螺丝)

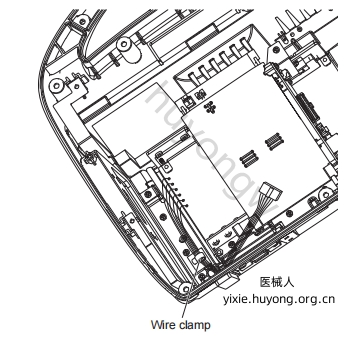

1.从AC/DC板上拆下电源线束，并从AC板左下部的按压部分上取下电线夹。从底部翼梁内部拉出电源连接线。

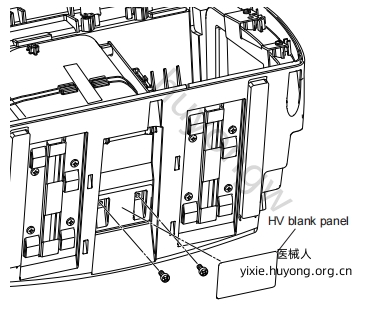

2.拆除两个BH3x8螺丝，这些螺丝将HV空白面板固定在除颤器的底部。

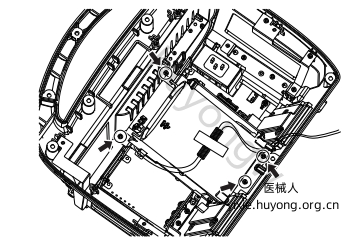

3.移除固定HV单元到除颤器的四个PS3x8螺丝。

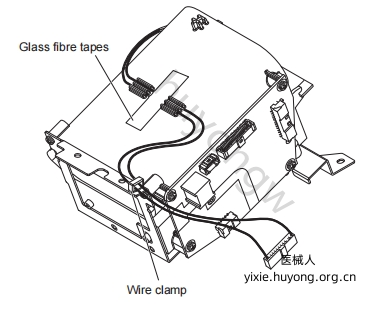

4.从板子右下角的孔中取出白色电线夹，并从夹具上取下高压电缆。

5.拆除固定高压电缆的玻璃纤维胶带(粉色和白色)。

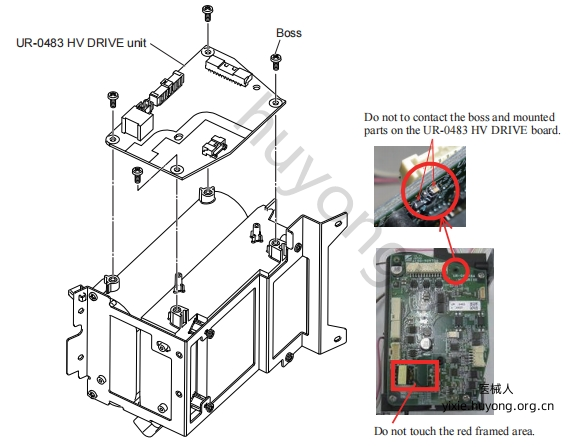

6.移除一个间隔螺栓和三个PS3x8螺丝，这些螺丝将HV驱动板固定在高压板上。

注意:安装UR-0483HV驱动板时，如果安装位置对齐不当，螺丝支撑和板支撑部分会与板后侧的部件接触，导致这些部件受损。请确保板与螺丝位置垂直安装。

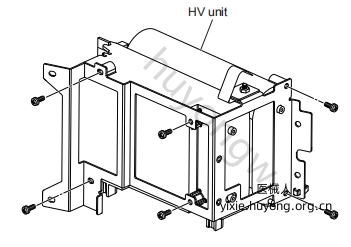

7.移除底部的两个PS3x8螺丝和后部的四个PS3x8螺丝，这些螺丝将HV单元固定在HV板上。

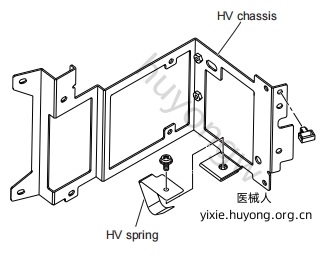

8.移除固定HV弹簧到HV机箱的PSW3x8螺丝。

以上是日本光电TEC-5621除颤仪移除HV驱动板图解，若想要《Nihon-Kohden-TEC-5600-Defibrillator---Service-manual维修手册 (1).pdf》，扫描下方二维码添加客服微信获取。
