飞利浦MRX(M3535A)除颤仪更换手柄托盘

【设备维护必备】飞利浦MRX (M3535A) 除颤仪的手柄托盘，是稳固存放除颤手柄、保障设备便携移动的关键部件！当托盘出现破损、卡扣松动导致手柄存放不稳时，及时更换才能避免急救时手柄滑落、影响取用效率。不少运维人员反馈更换时不知如何精准对位，今天这篇超详细指南，带你轻松搞定手柄托盘更换，让设备时刻保持规整状态！

飞利浦MRX (M3535A) 除颤仪手柄托盘是专为存放除颤手柄设计的配套部件，核心作用是稳固固定手柄，避免设备转运或闲置时手柄晃动、滑落，保障急救时手柄能快速取用。其采用贴合手柄轮廓的弧形设计，搭配弹性卡扣结构，可牢牢锁住手柄，同时避免手柄表面因摩擦受损。

托盘材质兼具耐用性与轻便性，能承受日常使用中的轻微碰撞，且重量轻不增加设备整体负担。安装位置贴合除颤仪机身布局，不影响其他部件操作。当托盘出现卡扣断裂、表面破损等情况时，需及时更换，否则会影响手柄存放安全性，进而可能耽误急救流程，是保障除颤仪处于良好战备状态的重要小部件。

更换手柄托盘：

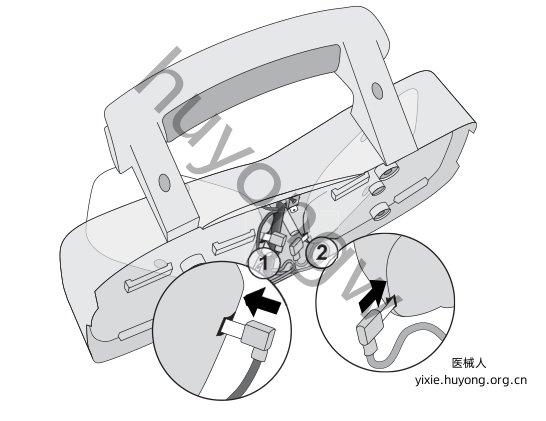

1.将托盘板安装到托盘中。

a.握住手柄托盘，使连接部分朝向自己且手柄在顶部。

b.将托盘板倾斜放置，将一个托盘放入左侧托盘中，使标签穿过孔。

c.在将板子倾斜时，将黑色电线上的插头连接器连接到标签(1)。

d.将托盘板倾斜放置，将另一个托盘放入右侧托盘中，使标签穿过孔。

e.在保持托盘倾斜角度的情况下，将红色电线的插头连接到标签[2]。

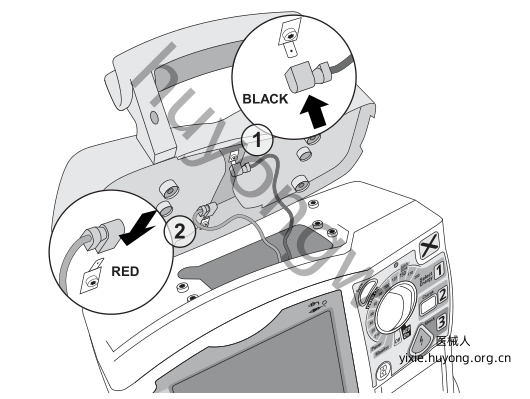

2.将手柄托盘连接到设备。

a.将黑色电线上的插头连接器从电阻器的黑色线上连接到标签上。(1)

b.将红色电线上的插头连接器从电阻器的红色电线处连接到标签上。(2)

3.将手柄托盘放置在设备上。

将手柄托盘和托盘板上的螺丝孔与设备上的螺纹插入件对齐。注意不要夹住螺纹插入件下方的电线。

4.更换螺丝。

更换4个T-15螺丝并拧紧。

以上是飞利浦MRX(M3535A)除颤仪更换手柄托盘图解，若想要《飞利浦MRX除颤仪---Service-manual维修手册.pdf》，扫描下方二维码添加客服微信进行获取。
