飞利浦MRX(M3535A)除颤仪移除治疗板(除颤板）

一线同仁们，飞利浦MRX(M3535A)除颤仪是急救“守护者”，其治疗板移除是日常维护高频操作，操作不当易损设备。本文带您精准掌握正确移除方法，保障设备安全。

飞利浦MRX (M3535A) 除颤仪治疗板，作为设备核心功能组件之一，是实现电击除颤、保障急救效果的关键载体。从结构来看，它采用高稳定性医用级材质打造，表面设有防滑纹路与精准电极接口，既能确保与患者皮肤的良好贴合，又能稳定传输除颤能量，避免因接触不良影响治疗效率。

在功能层面，该治疗板不仅是除颤能量的 “传导中枢”，还集成了实时阻抗监测功能，可在操作过程中动态反馈接触状态，帮助医护人员及时调整放置位置，降低因阻抗异常导致的治疗风险。同时，其模块化设计适配设备整体结构，便于在日常清洁、维护或故障排查时进行规范拆装，为设备长期稳定运行提供便利。

从临床意义来讲，治疗板的性能直接关系到除颤治疗的安全性与有效性。若出现部件磨损、接口松动或清洁不及时等问题，可能导致能量传输损耗、设备报错甚至影响急救进程。因此，掌握其正确的安装、移除与维护方法，是医疗从业者保障设备正常运转、提升急救成功率的重要环节。

准备：

1.打开并分离外壳。

2.移除后壳。

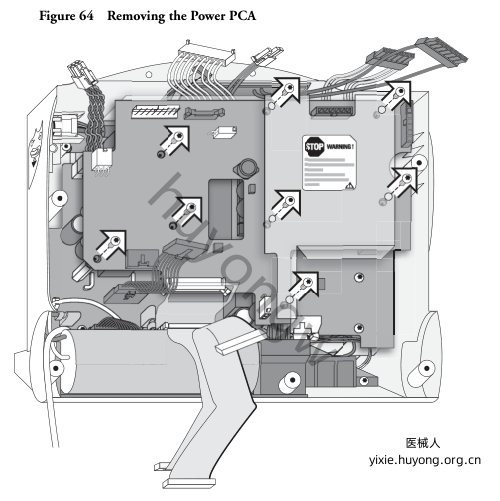

3.移除电源板。

4.移除治疗电容器。

5.移除NBP和CO2模块托盘。

注:如果设备没有NBP或CO2模块，只需拧下托盘并将其滑出。

拆卸治疗板：

1.断开所有电缆。

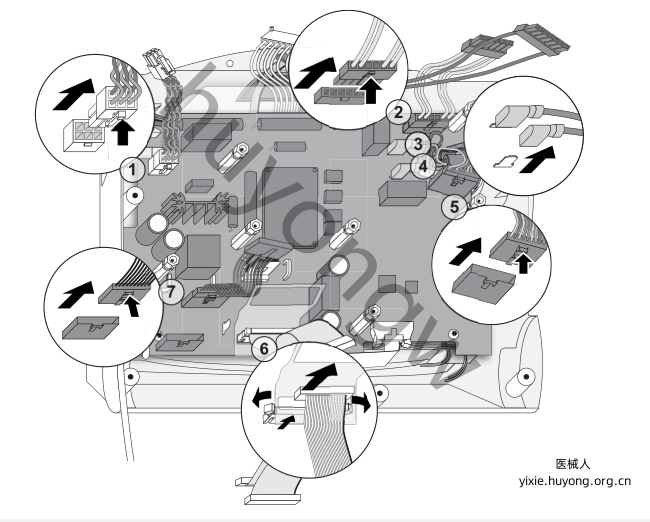

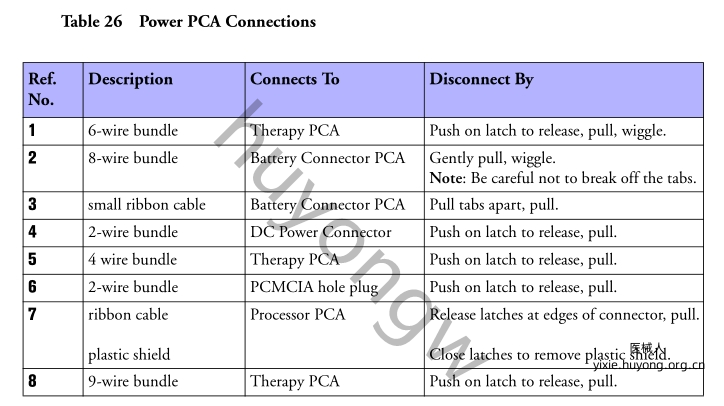

参见下图中和表格中，连接可以按任意顺序移除，表格中的顺序从“治疗板左边缘顶部”开始，然后以顺时针方向围绕“后壳体”进行排列。

2.拆下螺丝。

松开并移除3个T-10螺丝。

3.移除支撑柱。

松开并移除8个(5/16英寸)六角支撑柱。

4.移除治疗板。

抓住黑色方形继电器处的治疗板，并将治疗板直接从后壳中抬起。
