日本光电TEC-5521除颤仪移除液晶显示屏

各位医疗设备运维同仁注意啦！在日本光电TEC-5521除颤仪的日常维护或故障检修中，显示屏移除是高频操作环节 —— 但作为设备核心交互部件，其拆卸过程既需精准操作，更要规避损伤风险。

无论是应对屏幕花屏、触控失灵，还是进行内部模块检修，正确的移除步骤都是保障设备后续稳定运行的关键。接下来，我们将一步步拆解操作流程，从前期准备到细节注意事项，帮你安全高效完成显示屏移除，快随本文一起学习吧！

日本光电TEC-5521除颤仪显示屏是设备核心交互与信息反馈部件，为医疗人员提供关键操作支持。它具备清晰显示功能，可实时呈现患者心率、除颤能量参数、操作指引等重要数据，触控响应灵敏，方便医护人员快速调整设备设置。

该显示屏适配设备急救场景需求，在除颤、起搏等操作中，能直观反馈治疗状态，助力医护人员精准判断病情。同时，它也是设备维护的重要环节，若出现花屏、触控失灵等问题，需专业拆卸检修，其稳定运行直接关系到除颤仪急救效能与患者救治安全性。

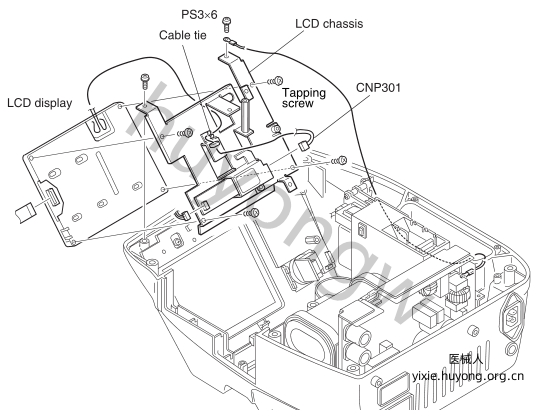

移除液晶显示屏：

1.拆卸手柄、电池组、SD卡和下壳。

2.拆卸CPU板和主板。

3.拆卸前壳。

4.拆卸侧壳。

5.拆除两个带有垫圈(PS)的M3x6螺丝，这些螺丝将LCD单元固定在上壳上。

6.拆卸液晶显示屏。

7.断开CNP301连接线与显示屏高压板的连接，并从电缆扎带中取出CNP301电缆。

8.拆除固定液晶显示屏到显示屏保护铁框的四个M3螺钉。

9.从显示屏保护铁框中移除液晶显示屏。

以上是日本光电TEC-5521除颤仪移除液晶显示屏图解，若想要《Nihon_Kohden_TEC-5500_-_Service_Manual维修手册.pdf》，扫描下方二维码添加客服微信获取。
