日本光电TEC-5531除颤仪移除高压电容

【高危操作预警】所有维护日本光电TEC-5531除颤仪的同仁注意！高压电容作为设备储能核心部件，移除前必须完成专业放电，未经规范操作可能引发触电风险！这份带 “安全红线” 的移除指南，事关人身与设备安全，速存研读！

日本光电TEC-5531除颤仪的高压电容，是设备实现除颤功能的核心储能部件，承担着快速存储、释放高压电能的关键作用。其采用医用级耐高压封装设计，额定电压适配设备除颤能量输出需求，可稳定存储电能并在急救时瞬间释放，为电击除颤提供强劲动力，直接影响除颤效果与急救成功率。

该电容具备低漏电、高稳定性特性，内部设有过压保护机制，能避免能量异常波动损伤设备；外壳采用绝缘阻燃材质，有效隔绝高压风险。需特别注意，设备断电后高压电容仍可能残留电荷，直接接触易引发触电事故，故操作前必须按规范完成放电流程。

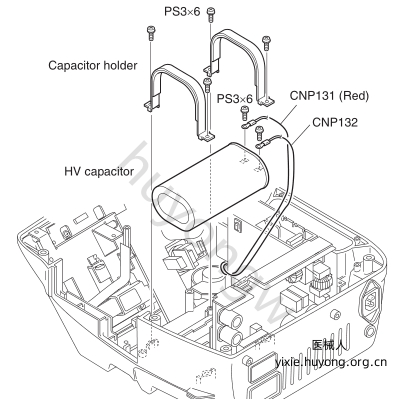

移除高压电容：

警告：高压电容器可以储存大量的能量。在接触任何高压组件(高压电容、高压变频组件、手柄插座或手柄)之前，请先放电该电容器。

1.移除手柄、电池组、SD卡和下壳。

2.拆卸CPU板和主板。

3.拆卸侧壳。

4.拆下四个带有垫圈(PS)的M3x6平头螺钉，这些螺钉将电容器支架固定在上壳体上。

5.拆除两个带有垫圈的M3x6平头螺钉，这些螺钉将CNP131和CNP132电线的端子固定在高压电容上。

6.拔出高压电容。

以上是日本光电TEC-5531除颤仪移除高压电容图解，若想要《Nihon_Kohden_TEC-5500_-_Service_Manual维修手册.pdf》，扫描下方二维码添加客服微信获取。
