席勒DEFIGARD 5000除颤仪分离前后壳

亲爱的医疗设备维保伙伴们，日常除颤仪维保中，前后壳分离是不少操作的 “第一步”！席勒DEFIGARD 5000作为临床常用的急救设备，其前后壳结构设计暗藏细节，分离操作是否规范，直接影响后续检修效率与设备安全。今天咱们就聚焦这款设备的前后壳分离技巧，带您避开常见误区，让维保第一步就走得稳、走得对，为设备稳定运行筑牢基础～

席勒DEFIGARD 5000除颤仪前后壳是设备的重要外部结构，不仅起到保护内部核心部件（如电路板、电池、高压组件等）的作用，还直接影响设备操作便利性与外观完整性。前壳集成了操作面板、显示屏等关键交互部件，后壳则与设备底座、散热结构紧密衔接，二者通过专用卡扣与固定螺丝组合，结构设计兼顾稳固性与检修便捷性。

在日常维保中，前后壳分离是拆解设备的首要步骤，无论是更换内部零件、清洁散热通道，还是排查线路故障，都需先规范完成分离操作。需注意的是，分离时需使用适配工具，避免蛮力撬动损坏卡扣；同时要留意壳体内侧的排线连接，防止拉扯导致线路接触不良，规范操作才能为后续维保工作打下安全基础，保障设备始终处于稳定的急救待命状态。

分离前后壳：

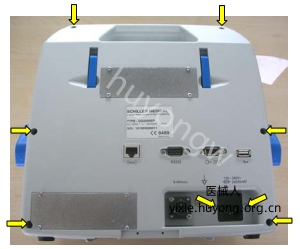

拧开箭头所示位置的8个螺丝。

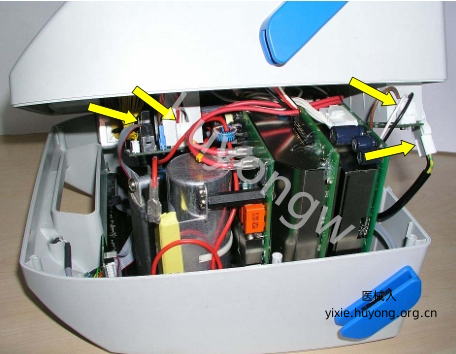

在右侧将外壳打开一半，并断开箭头所示的四根电缆。

现在移除这两部分。

设备前壳

设备后壳
