福田FX-7102心电图机移除主板

各位医疗设备维护同行、医院科室技术负责人注意啦！在日常心电图机运维中，福田FX-7102作为常用机型，难免会遇到主板故障需检修、更换的情况。而主板移除作为核心操作环节，步骤是否规范、细节是否到位，直接关系到设备后续运行稳定性，更影响临床心电图检测的准确性。

不少朋友在实际操作中，常困惑于 “如何安全拆解机身外壳避免部件损坏”“主板连接线束拆卸有哪些隐藏要点”“如何精准定位固定螺丝防止遗漏”…… 别担心！今天这篇内容，我们就聚焦福田 FX-7102 心电图机主板移除，从前期准备工具清单，到分步操作拆解技巧，再到风险规避注意事项，手把手帮你攻克这一维护难点，让你轻松应对设备主板相关问题，保障医疗检测工作高效推进！

福田FX-7102心电图机主板是设备的核心控制单元，相当于“中枢神经”。它集成关键电路与芯片，负责接收、处理心电信号，协调显示屏、按键、导联线等部件运行，保障心电图数据精准采集与传输。主板采用稳定的电路设计，适配设备整体规格，能抵御轻微电磁干扰，确保长期工作可靠性。其表面设有多个接口与插槽，分别连接电源、信号模块等，便于维护时的拆装与检测。一旦主板出现故障，会直接导致设备无法开机、数据异常等问题，是维护中需重点关注的部件。

移除主板：

注意：为防止静电损坏，请在接触主板前消除体表静电。

1.拆卸LCD屏幕。

2.移除上壳。

3.拆卸打印机元。

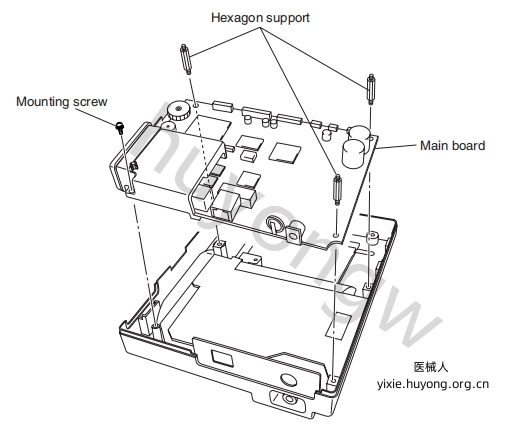

4.拆除固定主板的六角支撑(三个)和一个安装螺丝。

5.拆下主板。

注意：如果电池已经安装，请确保提前将其移除。否则，主板无法被移除。

以上是福田FX-7102心电图机移除主板图解，若想要《Fukuda_Denshi_FCP-7101_FX-7102ECG_Monitor_-_Service_manual维修手册.pdf》，扫描下方二维码添加客服微信获取。
