日本光电ECG-9620心电图机移除打印头

各位医护同仁、设备管理员注意啦！

日常使用日本光电ECG-9620心电图机时，是不是常遇到打印模糊、卡纸、油墨残留等问题？其实很多时候，这些小故障都和打印头的清洁维护相关 —— 而高效维护的第一步，就是正确移除打印头！

作为临床诊断中不可或缺的 “得力助手”，ECG-9620的稳定运行直接影响诊疗效率。今天这篇干货，专为需要自行维护设备的你准备：详细拆解打印头移除步骤，避开常见操作误区，让你轻松搞定设备保养，让心电图机始终保持最佳打印状态～

话不多说，跟着步骤学起来，从此告别打印故障困扰！??

日本光电ECG-9620心电图机打印头是设备的 “精准显像核心”，采用热敏式热线阵技术，为 3 道同步心电波形及诊疗数据提供清晰输出。

它通过精密加热元件实现信号转印，直接决定打印分辨率与诊断可靠性，是临床数据留存的关键部件。作为高频损耗件，其表面易因纸屑堆积、灰尘附着或劣质耗材摩擦出现磨损，引发打印模糊、波形断缺等故障，严重时会导致排线接触不良。

移除打印头：

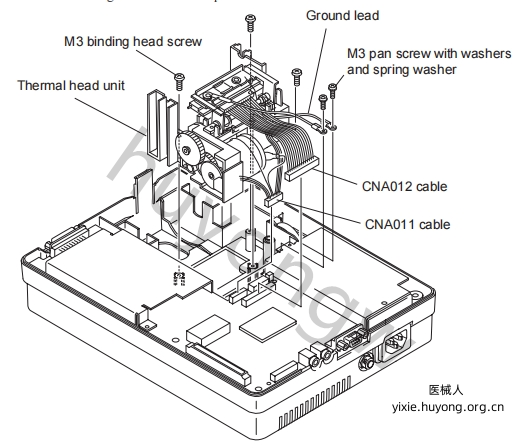

1.从下壳上拆卸电池组和上壳。

2.拆下固定接地线到电源变压器单元的两个M3平头螺钉，这些螺钉配有垫圈和弹簧垫圈。

3.断开ECG控制板上的CNA011和CNA012电缆。

4.拆下固定打印机与下壳的三个M3绑带螺丝，并移除打印机。

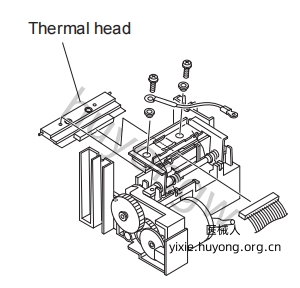

5.拆下固定打印头与打印机的两个M3绑带螺钉垫圈。

6.拆卸打印头。

7.从打印头上拆下打印头接线。

以上是日本光电ECG-9620心电图机移除打印头图解，若想要《Nihon_Koden_Cardiofax_ECG-9620_-_Repair_manual维修手册.pdf》，扫描下方二维码添加客服微信获取。
