理邦F9胎监仪更换液晶显示屏

各位奋战在产科一线的医护同仁们，大家好！

胎监仪上跳动的曲线，是母婴健康最直观的“信号语”，而清晰的液晶显示屏，正是读懂这份信号的关键。当您手中的理邦F9胎监仪出现屏幕模糊、色彩失真或触控失灵等问题时，不仅可能影响监测数据的精准判读，更会给临床工作带来不便。

为帮大家快速解决设备困扰，确保每一次监测都清晰准确、万无一失，今天我们特别整理了理邦F9胎监仪液晶显示屏的更换指南与服务支持信息——从问题排查到正规更换渠道，全流程为您答疑解惑，让设备即刻恢复最佳状态，与您一同守护母婴平安。

理邦F9胎监仪的液晶显示屏是12.1英寸彩色高清晰TFT触摸屏，分辨率达800×600像素。它支持曲线与数字同屏呈现，能清晰显示胎心率、宫缩压力、母亲心率等关键数据，不同数据用鲜明色彩区分，方便医护快速识别异常。屏幕具备60°倾角调节功能，多角度翻转设计适配墙面悬挂、监护台放置等不同场景，可避免光线或视角影响观测。搭配一键化触摸操作，切换胎儿、母亲、母胎三种显示模式等操作高效便捷，长时间使用显示稳定无模糊残影，为全产程母婴监护提供清晰可靠的视觉支撑。

要移除液晶显示屏，

1.分离上壳组件和下壳组件。

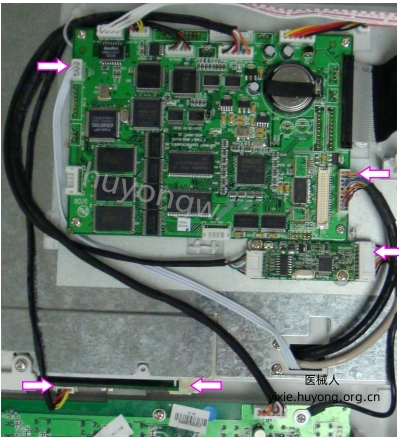

2.断开高压板、主板和触摸屏控制板上的五根电线(用箭头标示)。

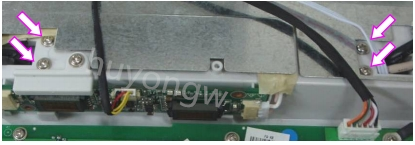

3.移除用箭头标示的四个螺丝。

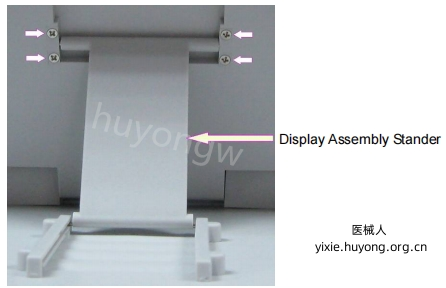

4.将上壳组件竖直放置。完全打开显示组件。拆下固定显示组件支架的四个螺丝。

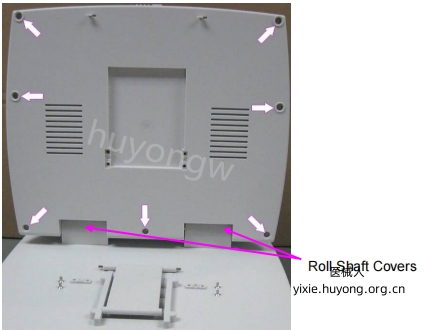

5.拆下显示屏组件背面的七个螺丝和两个滚轴盖。

6.拔出电线，然后小心打开显示组件。

7.从LCD上拆下触摸屏信号线。

8.拆下固定LCD到外壳的六颗螺丝。

要更换LCD，

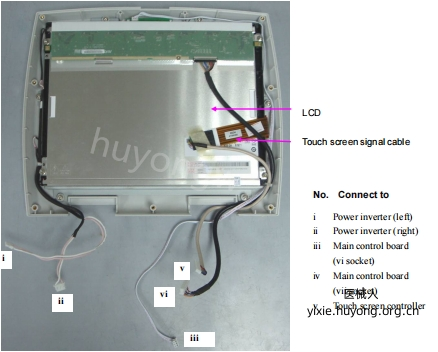

以相反的步骤更换LCD。连接电线时请参考下图，确保所有线缆正确连接。
