飞利浦IntelliVue系列监护仪的FMS模块如何拆卸

各位医疗器械维修师、科室设备管理员们，注意啦！

作为飞利浦IntelliVue系列监护仪的核心扩展组件，FMS（灵活模块机架）承担着多参数测量模块的承载功能。日常维护、模块更换或故障检修时，正确拆卸FMS模块是避免设备损坏、保障操作安全的关键一步。

你是否曾因拆卸步骤不规范，导致模块接口磨损、监护仪报错？是否想知道如何快速、安全地完成FMS模块拆卸？今天这篇干货指南，手把手教你标准化拆卸流程，避开那些新手易踩的坑！

拆卸把手和测量服务器支架

请注意，手柄与安装座的组合方式是任意的。

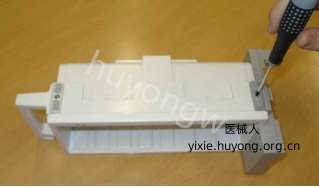

1.使用T20螺丝刀拆下底部的两个螺丝。

2.将手柄向上滑动并拉出。拔下MMS连接器并取下安装座。

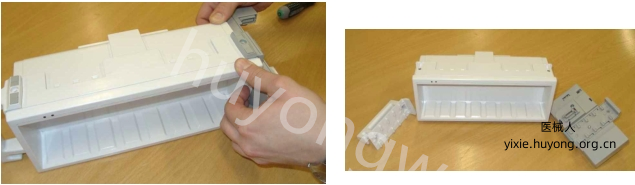

3.使用两把螺丝刀轻微压缩盖子，移除FMS两侧的连接器外壳。

4.用小螺丝刀移除两侧的两个白色销钉。

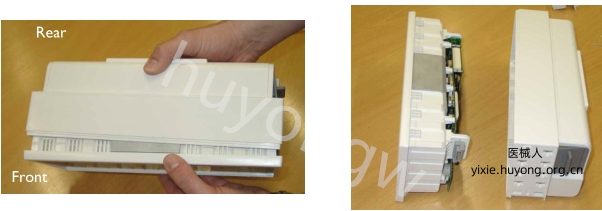

5.拆下后壳。

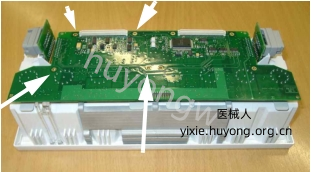

6.拆下CPU板上的四个螺丝，轻轻将其从主板上拔下，并同时拔掉连接器。

7.移除主板上剩余的四个螺丝。

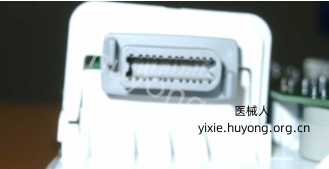

8.通过轻轻从两侧将侧连接器支架从外壳上拉离并小心抬起来拆卸它们。

9.抬起并拉出标签以移除连接器支架。

重新组装提示:连接器支架具有侧向特定性。

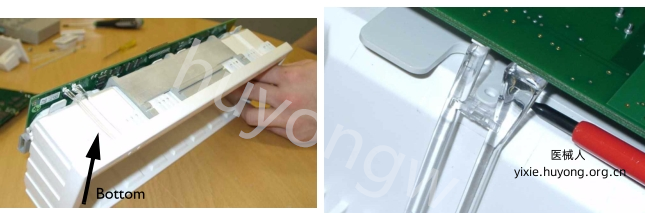

10.解开光管。

重新组装说明:在将顶部插入卡扣之前，必须先将光管底部卡入到位。

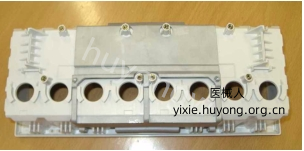

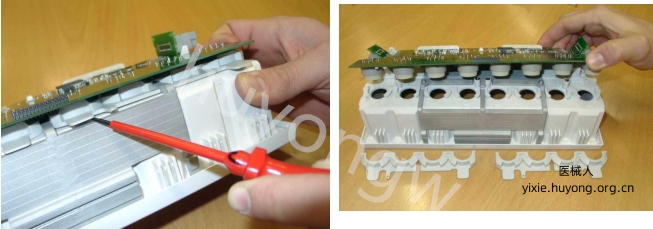

11.拉下主板。

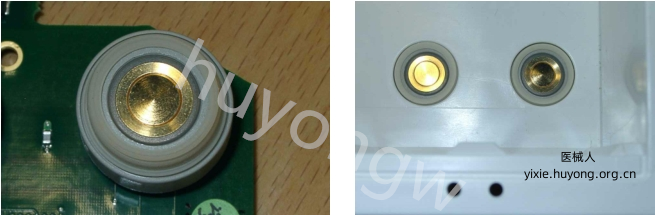

重新组装提示:请确保模块连接器周围的橡胶密封圈已正确插入前壳体。
