飞利浦MP5监护仪移除MSL板

维修飞利浦MP5监护仪时，MSL板的规范移除是不少同行绕不开的关键步骤！作为设备核心控制单元，它的拆装质量直接影响后续故障排查效率与设备运行稳定性——操作不当可能导致电路短路、监测数据失真等问题。今天就带大家先搞懂MSL板的核心作用，再解锁安全移除的实操要点，不管是新手入门还是老技师查漏补缺，都值得收藏学习～

飞利浦MP5监护仪MSL（Main System Logic）主系统逻辑板，是设备的“控制中枢”与“数据处理核心”。其集成高精度电路模块，核心功能涵盖三大维度：一是接收心电、血氧、血压等传感器采集的原始数据，经运算处理后转化为直观监测参数；二是协调显示屏、报警系统、接口模块等部件的同步运行，保障设备指令精准执行；三是承载设备系统程序存储与运行，维系整机软件与硬件的兼容适配。该板采用抗干扰设计，运行稳定性强，是确保监护仪监测精度、响应速度与工作可靠性的关键部件，拆装需严格遵循静电防护与规范流程，避免核心电路受损。

移除MSL板(不适用于MP5T和MP5SC)：

1.按移除预测温度组件。

2.按分离监护仪的前壳和后壳。

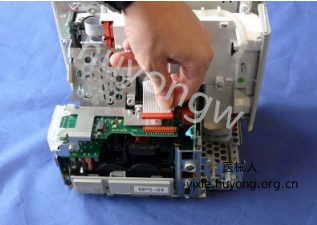

3.断开MSL板与接口板之间的连接器。

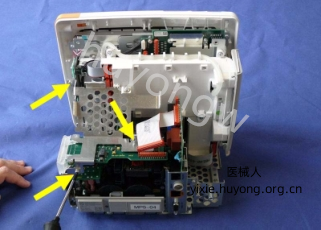

4.拆下固定IntelliVue802.11床边适配器/IIT支架的三颗螺丝，并移除支架。

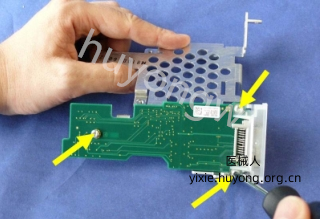

5.通过拆卸三颗螺丝，将MSL板从IIT/床边适配器支架上分离。

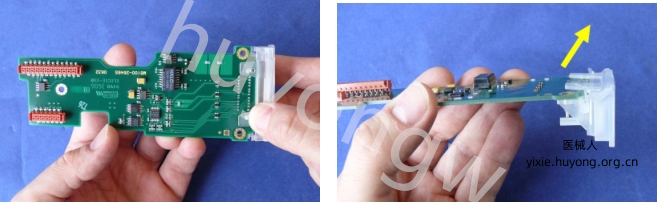

6.通过抬起挂钩来拔出连接器支架。

7.重新组装时，请按相反顺序执行上述步骤。

以上是飞利浦MP5监护仪移除MSL板图解，若想要《MP5-MP5T-MP5SC维修手册.pdf》，扫描下方二维码添加客服微信获取。
