飞利浦MP5监护仪移除显示屏

各位医械维修师傅们，在修飞利浦MP5监护仪时，是不是常遇上显示屏花屏、黑屏或触控失灵的问题？作为设备核心显示部件，它集成了显示与操作功能，一旦故障就没法读取 vital signs 数据，而拆解时的一体化结构、脆弱排线和静电风险，也让不少同行犯难，生怕碰坏精密部件。

很多师傅反馈，这显示屏看着紧凑，实则固定螺丝隐蔽、排线接口精密，蛮力撬动易裂屏，拉扯排线会连带损坏主板显示芯片。其实掌握静电防护、螺丝定位和排线插拔技巧，就能安全移除，下面就详解操作要点和组件特性。

飞利浦MP5监护仪显示屏为8.4英寸TFT彩色LCD屏，分辨率800×600，广角设计确保多视角清晰读数，集成触屏操作适配无菌场景。采用主机一体化结构，通过四枚隐蔽螺丝固定，搭配多芯防呆排线与主板连接，传输显示信号和触控指令。

拆卸LCD面板:

1.移除预测温度组件。

2.分离监护仪的前后部分。

3.移除触摸组件。

4.从主板上拔下显示电缆。

5.从高压板上拔下灯管电缆。

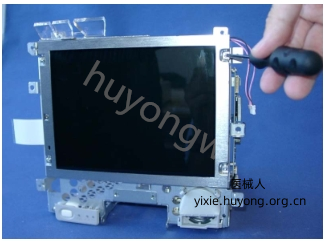

6.拆下固定显示屏的四个螺丝。

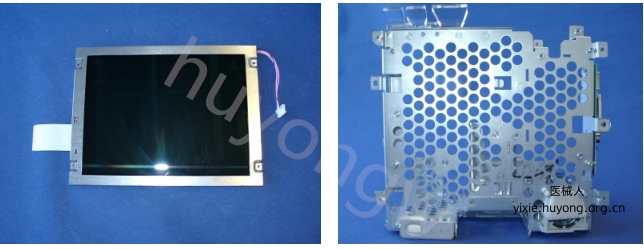

7.将显示屏从铁架上分离。

注意：避免触摸LCD面板的屏幕。如有必要，用软布清除屏幕上的指纹和灰尘。

8.重新组装时，请按相反顺序执行上述步骤。

重新组装提示:在重新组装LCD面板之前，请先连接扁平显示电缆。
