迈瑞T1监护仪移除泵电磁阀组件

做迈瑞T1监护仪维修的师傅注意啦！泵电磁阀组件故障可是这款设备气路系统的“重灾区”——气路堵塞、泵压不稳、电磁阀无法启闭，分分钟引发设备报警、监测数据失真。但迈瑞T1机身紧凑，电磁阀组件与气路管道、压力传感器紧密贴合，盲目拆卸极易扯断气路软管、损坏传感元件。今天这篇硬核干货，就教你迈瑞T1监护仪泵电磁阀组件的**规范移除流程**，避开维修雷区，新手也能轻松上手！

迈瑞T1 BeneView系列监护仪泵电磁阀组件，是设备无创血压（NIBP）测量功能的核心控制部件，采用DC 12V 低功耗设计，适配设备便携化的供电需求。该组件集成电磁阀、微型气泵与压力调节模块，通过精准通断气路，实现血压测量时的充气、保压与放气流程，直接影响血压数值的检测精度。  组件采用卡扣+螺纹双重固定方式，与机身气路软管、压力传感器紧密对接，拆卸时需格外注意保护软管接口防断裂。若出现气路泄漏、泵压不稳、电磁阀无响应或NIBP功能报警，需及时拆卸组件检修，操作前务必断电并做好防静电防护，避免损坏精密传感元件。

拆卸泵、排放阀和线性阀：

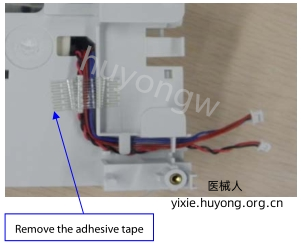

1.拆除固定阀门和泵电缆的胶带。从电缆支架上取下电缆。

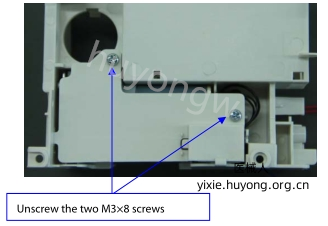

2.拧下固定NIBP模块固定板的两个M3X8螺丝。移除NIBP模块固定板。

3.断开连接泵、泄压阀和线性阀的空气管路。

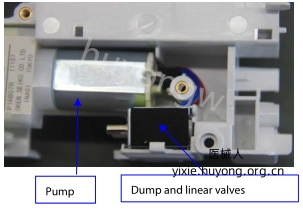

4.拆卸泵和阀门。在拆卸泵和阀门之前，从主框架上取下阀门和泵电缆，以避免损坏电缆。

以上是迈瑞T1监护仪移除泵电磁阀组件图解，若想要《迈瑞T1维修手册h-046-005808-00-t1-service-manual-(fda)-3-0.pdf》，扫描下方二维码添加客服微信获取。
