迈瑞N1监护仪移除NIBP模块

当迈瑞N1监护仪出现血压测量异常、气泵充气故障时，首要步骤就是精准移除NIBP模块与气泵检修！这两个组件作为血压监测系统的“动力核心”与“控制中枢”，衔接紧密且结构精细，管路接头易老化、电路接口怕静电，拆卸时的每一步都关乎维修成败。很多维修失误都源于细节疏忽——未排空管路残压、硬拔电路排线、卡扣断裂等。本期专为解决这些问题而来，拆解NIBP与气泵的移除要点，助力大家安全、零损伤完成操作，快速排查设备故障。

迈瑞N1监护仪NIBP（无创血压）模块与配套气泵，是设备血压监测功能的核心联动组件。NIBP模块采用震荡法测量原理，通过袖带充放气捕捉动脉搏动震荡波，精准计算收缩压、舒张压及平均压，适配成人、小儿多人群使用。配套气泵为小型电动款，结构紧凑，可产生稳定正负压驱动袖带充放气，兼具低噪音与高密封性优势。二者通过专用管路与电路接口紧密衔接，模块化设计支持快速拆装与维护。作为临床监护关键部件，其运行稳定性直接影响血压测量精度，是急诊、转运等场景中不可或缺的核心配件。

拆卸NIBP泵：

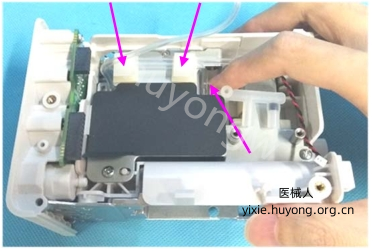

1.松开CO2模块的排气管。

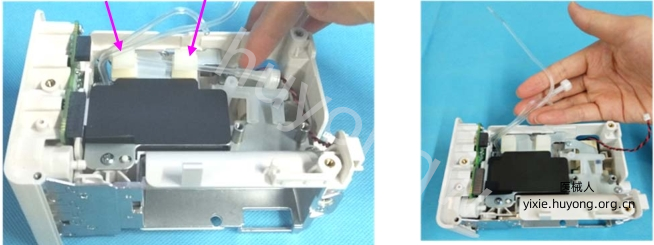

2.松开CO2模块的进气管。

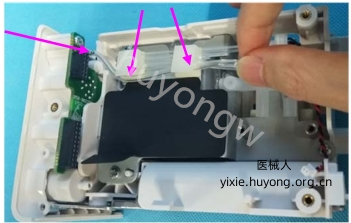

3.松开CO2模块的零点校准管。

注意：在重新组装排气管、进气管和零点校准管后，按照图中所示顺序将它们夹紧在绑带支架上，并按顺序排列。

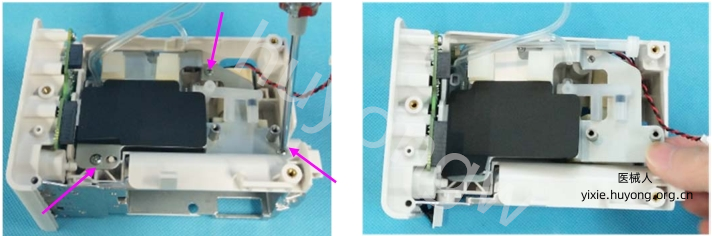

4.松开固定CO2模块板的四个M3x5螺丝。

5.移除CO2模块板。

6.移除NIBP模块。

以上是迈瑞N1监护仪移除NIBP模块图解，若想要《迈瑞H-046-011649-00-BeneVision-N1-维修手册FDA-3.0维修手册.pdf》，扫描下方二维码添加客服微信获取。
