飞利浦MP50监护仪移除ECG输出警报板

医疗运维无小事，每一步板卡操作都关乎设备精准与临床安全，飞利浦MP50作为临床高频监护设备，其ECG输出警报板（核心型号M8085-66421）是心电信号处理与警报传输的“关键枢纽”，负责心电信号的采集、滤波与精准输出，直接影响医护人员对患者心脏状态的判断。今天，我们聚焦核心运维环节——ECG输出警报板规范移除，避开操作误区，筑牢设备运维防线，守护临床监测安全。

移除ECG输出/报警LED板：

1.分离监护仪的后半部分和前半部分，并将监护仪的后半部分平放。

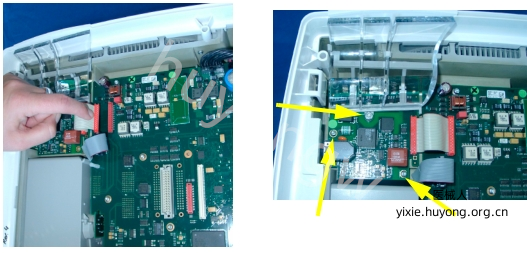

2.从主板上拆下ECG输出/报警LED板的扁平带状连接器，并移除固定该板和光管的3颗螺丝。

注意:要移除带有红色连接器的扁平带状电缆(例如导航点电缆)，只需直接拉扯电缆即可。

3.向右抬起板子，使ECG输出连接器从监护仪外壳中拉出。

注意:连接器必须从主板上拔下。

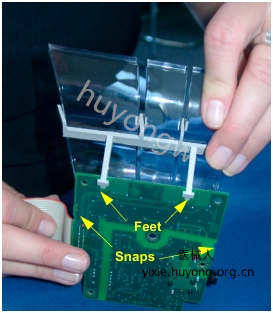

4.如有必要，请拔下光缆支架。它被卡在板子的两侧。

重新组装提示:在重新安装光管支架时，请确保卡扣和脚部已正确钩入ECG输出板。
