迈瑞T5监护仪拆卸高压板

迈瑞BeneView T5监护仪的高压板是显示屏背光供电的关键部件，一旦出现屏幕暗屏、闪屏、无背光等故障，大多需要对高压板进行检测与更换。但高压板涉及屏线、供电接口，拆装时稍有不慎就会造成排线损坏或二次故障。本期为大家带来迈瑞T5监护仪高压板标准拆卸教程，帮助医械维修人员安全、规范、高效完成拆卸，提升维修成功率。

迈瑞BeneView T5监护仪高压板是显示屏背光驱动的核心部件，主要为液晶屏幕提供稳定高压供电，保障屏幕正常点亮与亮度输出。它直接决定显示效果，常见故障表现为暗屏、闪屏、背光不均或无显示，是监护仪维修中高频更换组件。该高压板体积小巧、安装位置固定，采用稳定驱动电路设计，适配T5机型原装屏幕，兼容性好、工作可靠。拆装时需注意断电防静电，避免损坏屏线与接口。更换合格高压板可快速恢复屏幕背光，确保设备显示清晰、运行稳定，满足临床监护使用需求。

拆卸高压板：

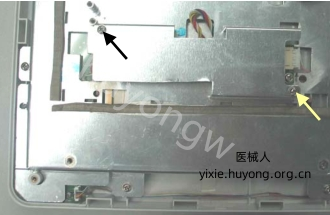

1.拧下两个M3X6螺丝并移除灯管屏蔽罩。

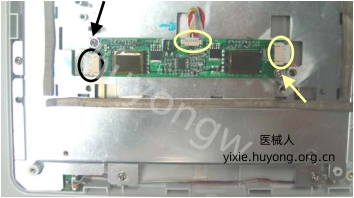

2.将高压板和LCD与灯管之间的电缆分别拔下。然后，拧下两个M3X6螺丝以拆卸高压板。

以上是迈瑞T5监护仪拆卸高压板图解，若想要《-6802-20-66855-beneviewt5-迈瑞T5维修手册.pdf》，扫描下方二维码添加客服微信获取
