迈瑞T5监护仪拆卸主板

医院的病房里，监护仪的每一声心跳都牵动着医护与患者的心。当临床一线的T5监护仪突然 “罢工”，无法开机或数据异常，如何快速、安全地拆解主板，进行故障排查与更换，直接关系到救治效率与设备安全。别担心，这份详细的T5主板拆卸指南，就是你的 “急救手册”。跟着步骤走，规范操作，让设备快速恢复 “健康” 状态，重新守护生命。

迈瑞T5监护仪主板是整机核心控制单元，集成信号采集、数据处理、系统控制及接口驱动电路，相当于设备的“大脑”。负责接收心电、血氧、血压、呼吸等参数模块信号，完成模数转换、运算分析与波形显示，同时协调电源、按键、屏幕、通讯接口协同工作。采用多层PCB工艺与医疗级元器件，抗干扰能力强、运行稳定可靠。主板预留模块扩展接口，支持参数升级与功能适配，具备完善的过压、过流保护设计。是决定监护仪精度、稳定性与响应速度的关键部件，也是故障维修、整机替换中的核心备件。

拆卸主板：

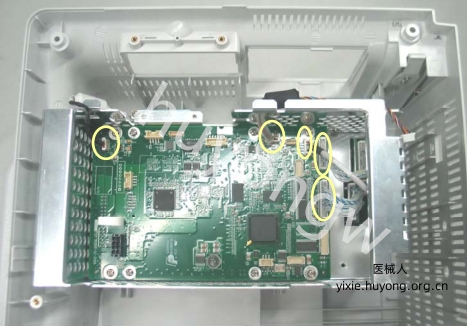

1.拔掉主板上的所有电缆。

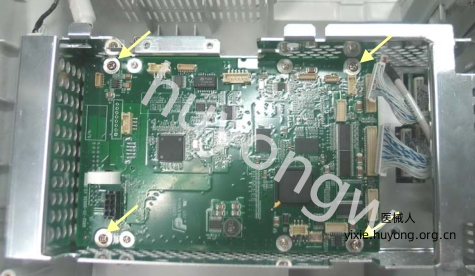

2.拧下4颗M3X6螺丝并取出主板组件。

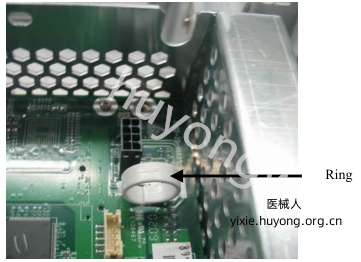

注意：由于主板组件是通过一个对接插座与电源模块相连，而CPU散热器可能与之相贴合，因此需用力拆卸主板组件。请务必注意避免损坏对接插座。

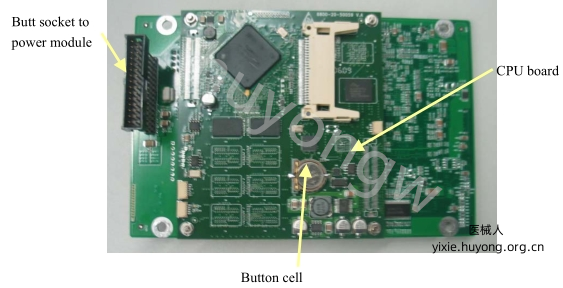

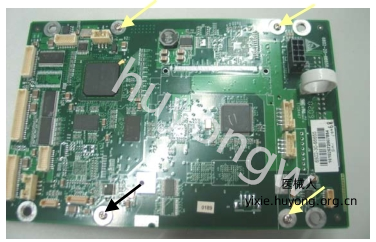

3.拧下CPU板上的4颗M2.5X6螺丝，垂直分离CPU板与主板。注意不要损坏插槽。

以上是迈瑞T5监护仪拆卸主板图解，若想要《-6802-20-66855-beneviewt5-迈瑞T5维修手册.pdf》，扫描下方二维码添加客服微信获取。
