飞利浦mp30监护仪移除IO板和接口板

飞利浦MP30监护仪的IO板与接口板，是整机信号交互与外设连接的核心枢纽。在维修、检测与更换板卡时，规范拆卸是保障设备安全、避免损坏排线与接口的关键。本期为你带来MP30监护仪IO板与接口板的标准移除步骤，清晰拆解、实操易懂，助力工程师高效完成维保作业。

飞利浦MP30监护仪O板与接口板（核心型号：M8001-664XX、M8086-664XX）是整机信号传输与外部连接的核心枢纽，负责内外数据交互、协议转换与硬件适配。

它集成ECG、SpO2、NBP、IBP、CO2等多参数信号接口，对接MMS测量模块、传感器、打印机及中央监护网络。板载高精度信号调理、光电隔离与防干扰电路，保障数据精准稳定。支持RS-232、以太网、无线模块等通信扩展，兼容原厂配件与临床外设。采用医用级PCB与贴片工艺，宽压适配、低功耗、长寿命，即插即用、维护便捷。作为MP30的通信中枢，它确保监护数据可靠传输与系统稳定运行。

移除IO板和接口板:

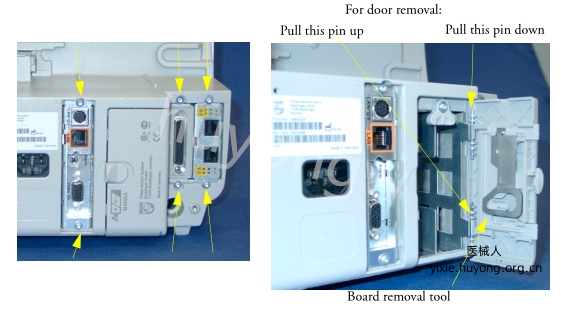

拆下固定每个IO板和接口板的两颗螺丝，然后使用位于电池舱内的板子拆卸工具移除这些板子。

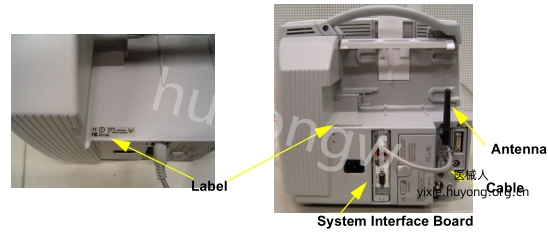

组装说明:如果您已安装#J35 (IntelliVue802.11床边适配器)，请附上相应的批准标签或针对日本(特定国家)的WLAN标签，并按照下图所示的方式安装天线和插接电缆。

以上是飞利浦mp30监护仪移除IO板和接口板图解，若想要《M8001-9301E-MP20-MP30维修手册.pdf》，扫描下方二维码添加客服微信获取。
