迈瑞imec8 imec10 imec12监护仪拆卸参数板组件

医械维保干货速存，迈瑞imec8、imec10、imec12监护仪，是临床一线使用率极高的生命监护设备，而参数板组件作为设备的“信号中枢”，直接掌控参数显示、按键操作与信号传输。日常使用中，参数板易因老化、进灰、线路故障，出现按键失灵、显示异常、参数漂移等问题，规范拆卸是排查故障、更换部件的核心前提。本期，我们聚焦这三款机型，手把手拆解参数板组件拆卸全流程，规避拆机误区、保护核心线路，让每一位维保人都能高效、安全完成拆机操作。

迈瑞iMEC8、iMEC10、iMEC12监护仪参数板为整机信号采集核心组件，三款机型硬件通用。该板卡负责心电、血氧、脉搏、呼吸、无创血压、体温等全部生理信号的接收、放大、滤波与数据处理，将模拟信号转换为数字信号传输至主控板。板载专用信号处理芯片与隔离保护电路，抗干扰能力强，测量数据精准稳定。接口布局规范，与机身各探头接口一一对应，布线简洁，模块化集成度高。工作运行稳定，故障率低，适配整机各项监护功能运行，是监护仪参数监测的关键部件，拆装更换方便，通用性强。

拆卸参数模块组件：

1.将设备按如下图所示放置在工作表面上，并拧下四颗M4X10螺丝:

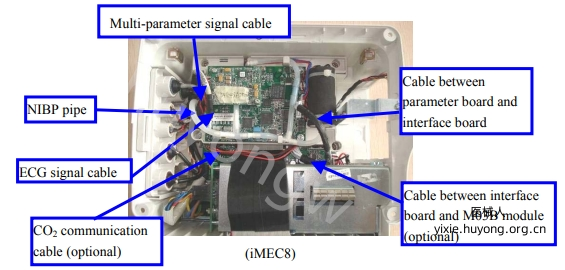

2.对于iMEC8 患者监护仪而言，电源管理与接口板位于参数模块组件下方。因此，正确的操作顺序应为:取出参数模块组件，并断开 CO2通信线缆(可选)以及接口板M03B模块之间的线缆(可选)。

3.对于具有标准配置的设备，参数模块组件可直接拆卸。

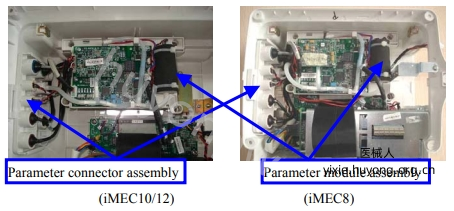

4.对于配置为非标准的设备，请从后壳体中取出参数连接器组件和参数模块组件，然后根据实际配置情况将这两个组件进行分离。

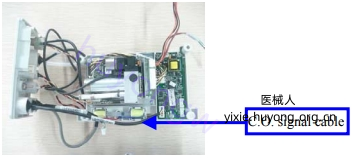

对于配置了C.O.功能的设备:断开C.0.信号电缆，然后分离参数连接器组件和参数模块组件，如下所示:

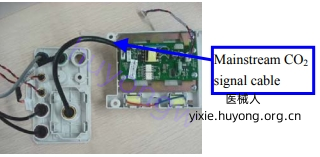

对于配置主流CO2的设备:断开主流CO2信号电缆，然后分离参数连接器组件和参数模块组件，如下所示:

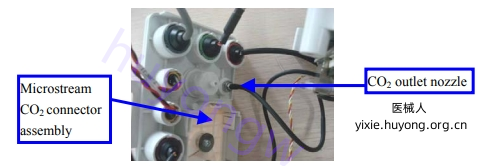

对于已配置微型气流CO2系统的设备:请断开CO2管道，将微型气流CO2连接器组件从参数连接器组件中取出，随后再将参数连接器组件与参数模块组件分离，具体步骤如下所示:

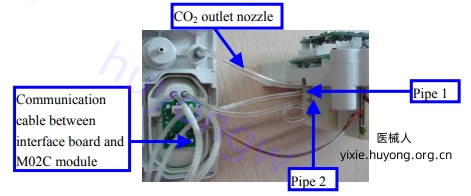

对于已配置为使用迈瑞M02CCO2的设备:分别断开CO2管道、管道1、管道2以及连接接口板与M02C模块之间的线缆，然后按照如下所示方式分离参数连接器组件与参数模块组件。

注意：

• 所有管道在重新组装时应正确安装，且不得有堵塞。

• 对于配置有可选C.0.或CO2模块的设备，务必将参数连接器组件。

• 和参数模块组件一并从后壳体上拆下，然后分离这两个模块。

• 对于标准配置的设备，应单独拆卸参数模块。

以上是迈瑞imec8 imec10 imec12监护仪拆卸参数板组件图解，若想要《imec12_imec10_imec8-Patient-Monitor-迈瑞维修手册.pdf》，扫描下方二维码添加客服微信获取。
