迈瑞imec12监护仪拆卸打印机

干货速更！迈瑞iMEC12监护仪打印机拆卸教程上线，内置TR60-F热敏打印机，适配临床多场景数据打印，日常维护、故障检修都离不开拆卸操作。无需复杂工具，跟着步骤一步步来，安全拆卸、规范操作，守护设备正常运行，医护/运维人员必看，收藏起来，用到时不慌！

迈瑞iMEC12监护仪内置TR60-F型热敏打印机，为机身内嵌一体化打印组件。采用三通道热阵列打印，适配50mm专用热敏纸，支持 25mm/s、50mm/s 双档调速，打印分辨率高、字迹清晰稳定。可同步打印心电、血氧、呼吸、血压等全部生理波形、实时参数、报警记录及趋势数据，支持实时、定时、事件触发多种打印模式。模块结构紧凑低噪，免墨盒免维护，面板集成快捷打印按键与状态指示灯。硬件适配整机主控电路，数据传输精准，拆装替换便捷，满足临床病历存档、急诊监护数据留存需求，运行稳定耐用。

拆卸打印机：

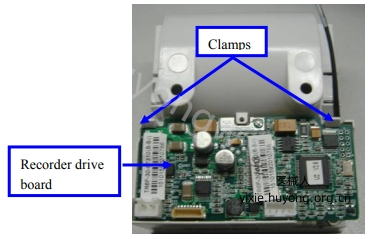

1.将两个夹具推到一边，取出打印机驱动板，如下图所示:

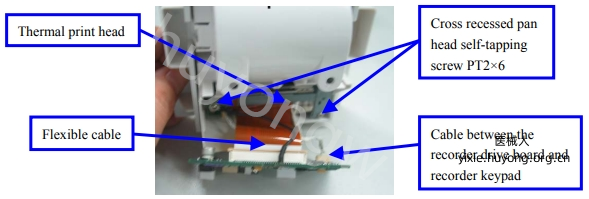

2.拧下两个PT2x6螺丝，并如图所示断开打印机驱动板与打印机按键之间以及柔性电缆之间的连接线。随后请取下热打印头和打印机驱动板。

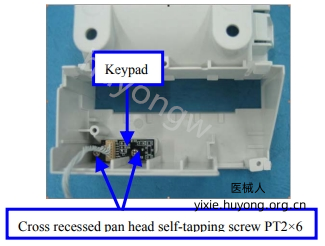

3.拆下下方所示的两个PT2x6螺丝，并取出按键板。

以上是迈瑞imec12监护仪拆卸打印机图解，若想要《imec12_imec10_imec8-Patient-Monitor-迈瑞维修手册.pdf》，扫描下方二维码添加客服微信获取。
