迈瑞D2除颤仪移除主板组件

医工维修日常，主板检修是迈瑞D2除颤仪故障排查的重中之重！整机不开机、界面卡顿、参数异常、功能报错等多数疑难问题，根源都在主板组件。主板集成整机核心控制与信号处理单元，排线多、点位密，拆卸稍有不慎就容易损伤接口和线路。掌握规范的断电流程、排线分离与主板拆卸手法，既能规避人为损坏，又能高效完成检修更换。今天就带大家详解迈瑞D2除颤仪主板组件标准移除步骤，新手也能轻松看懂上手。

迈瑞D2除颤仪主板组件是整机的核心控制中枢，集主控运算、心电信号采集、数据分析、整机功能调度于一体。负责统筹除颤放电、心电监护、模式切换、人机交互及整机通讯联动，同步管理电源、高压模块、按键与显示屏所有工作逻辑。采用医用级高集成电路设计，搭载精密处理芯片与信号滤波电路，抗干扰能力强，适配临床急救高频启停、移动转运的复杂工况。板载多组专用排线接口、信号触点与保护元器件，结构布局紧凑规整。长期使用易出现芯片虚焊、接口氧化、程序异常等故障，是设备维修、固件升级、功能故障检修时，必须拆解检测的关键核心组件。

拆卸主板组件：

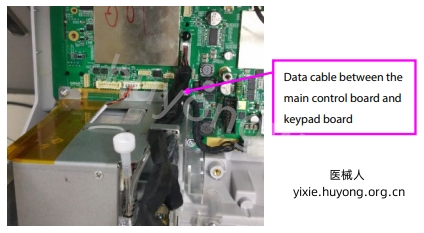

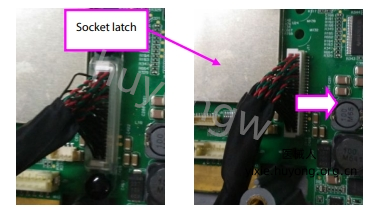

1.拆下插座卡扣，然后从电源管理板上拆下主板与按键板之间的连接线。

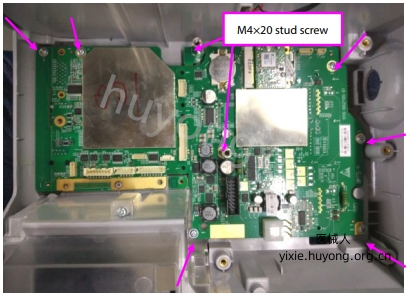

2.使用螺丝刀拆下六个带垫圈的M3x8十字沉头螺钉，并使用7号套筒扳手拆下两个M4x20双头螺柱螺丝。

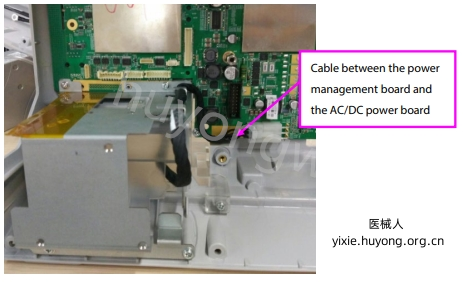

3.将电源管理板和AC/DC电源板之间的电缆从后壳间隙中拉出，并取出主控板组件。

以上是迈瑞D3除颤仪移除主板组件图解，若想要《迈瑞D2 D3除颤仪维修手册.pdf》，扫描下方二维码添加客服微信获取。
