迈瑞D2除颤仪拆卸MPM模块组件

迈瑞BeneHeart D2作为急救一线主力机型，其MPM 多参数模块是心电、血氧、血压等监护功能的核心中枢。长期高频使用易出现接口松动、参数漂移等故障，精准拆解是维修与校准的关键。本期手把手带你安全拆解 MPM 模块，掌握断电放电、防静电操作、排线分离等核心步骤，避开高压与静电风险，快速定位故障，提升设备运维效率。

迈瑞D2除颤仪MPM模块为设备核心多参数监测组件，集成心电、血氧、无创血压、呼吸监测功能，适配 D2 除颤监护仪，实现除颤与生命体征同步监测。模块采用医用级电路设计，抗干扰能力强，可精准采集 ECG 信号、SpO₂血氧值、NIBP 血压及呼吸频率，支持成人 / 儿童模式切换。插拔式结构便于安装与维修，配备标准接口，连接稳定可靠，保障急救中数据实时传输，为临床诊断、除颤决策及术后监护提供关键数据支撑，是D2除颤仪实现监护一体化的核心部件。

拆卸MPM模块组件：

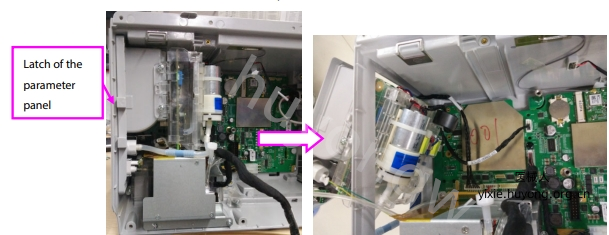

1.将设备平放，向上拔出参数连接器面板的卡扣，然后从侧面拆下MPM模块。

2.从主板上移除连接在MPM模块和CPU及电源板之间的打印机线缆，以及MPM模块与主板之间的电线。

以上是迈瑞D3除颤仪拆卸MPM模块组件图解，若想要《迈瑞D2 D3除颤仪维修手册.pdf》，扫描下方二维码添加客服微信获取。
