在飞利浦V60呼吸机的日常维护与故障检修中，三叉电源插口（品字电源接口） 的安全移除是电工安全与设备防护的关键一步。该接口承载整机交流供电，带锁扣设计防止意外脱落，但长期插拔或老化易导致接触不良、供电不稳，甚至触发无预警停机风险。今天，我们就从断电规范、工具准备到卡扣解锁、接口分离，一步步拆解标准移除流程，全程严守安全红线，避免触电或设备损坏，为临床供电安全筑牢基础！

飞利浦V60呼吸机三叉电源插口为设备背部专用交流电源接口，适配 100–240VAC、50/60Hz 宽幅电压，额定功率 300VA，兼容全球医用供电环境。接口采用品字三叉结构，带独立地线引脚，保障医用设备接地安全。配有原厂电源线固定卡扣，可防止意外脱落，确保供电稳定。作为主供电入口，连接市电时可为整机供电并为内置备用锂电池（14.4V/11.5Ah）充电，断电时电池自动切换，支持约 6 小时持续通气。该接口设计符合医疗设备安全规范，是 V60 稳定运行的关键供电部件。

移除交流电源接口：

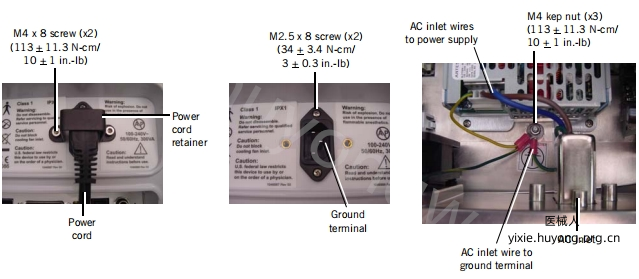

按照以下步骤拆卸交流电源插座(如下图)。安装时请反向操作。

1.拆下顶壳。

2.从电源上拆下EMI屏蔽罩。

3.拆下固定电源线的螺丝，然后取下固定器和电源线。

4.拆下将交流进线连接到背板的螺丝。

5.断开交流进线电缆与电源和接地端子的连接。

6.将电缆穿过后板开孔，并从后板上拉出交流输入口。

7.按此顺序安装接地线和螺母，以确保正确接地:

a. Kep螺母

b.交流输入线

c.Kep螺母

d.电源连接器线

e.GDS接地线

f.Kep螺母

重新安装时，请按图示方向安装交流输入口并连接接地端子。
