飞利浦V60呼吸机移除触摸屏

作为临床常用的无创呼吸机，飞利浦V60的触摸屏是核心操作部件，长期使用易出现触控失灵、屏幕损坏等故障。今天，我们带来V60呼吸机触摸屏安全移除实操，从断电防护到排线拆解，全程拆解关键步骤，帮技术工程师快速掌握维修要点，高效解决屏幕故障问题！

飞利浦V60呼吸机触摸屏是设备主要人机交互部件，集成显示与触控功能。屏幕实时展示通气模式、压力、潮气量、呼吸频率等各项运行参数、波形及设备状态，清晰呈现工作数据。  通过触控操作，可快速切换通气模式、调节运行参数、设置报警阈值、查看设备日志，操作直观便捷。面板具备防干扰、耐医用环境特性，适配临床持续使用场景。它与主控板实时通讯，同步指令与数据，出现故障会导致画面失灵、触控无反应，直接影响设备正常操作与临床使用。

触摸屏：

按照以下步骤拆卸前壳和触摸屏。安装时请反向操作。

注意:

• 仅使用EMI涂层边框进行更换。

• 安装新触摸屏时，请移除保护膜并避免触碰屏幕表面。

• 更换导航环组件时，请同时更换前边框。导航环组件不可单独更换。

• 安装新的UI组件后，执行触摸屏校准。

1.打开UI板。

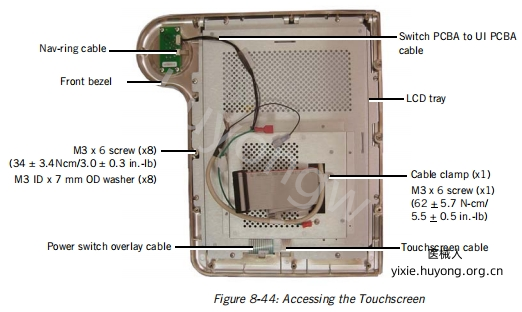

2.断开这些电缆与UI板的连接(图8-44):

• 开关板电缆

• 导航环电缆

• 电源开关覆盖电缆

• 触摸屏电缆

3.拆下开关按键板。

4.拆下将电缆夹固定在LCD托盘上的螺丝。

5.拆下将LCD托盘固定在前边框上的螺丝和垫圈，然后取下LCD托盘。

6.从前壳上移除触摸屏(图8-45)。
