飞利浦V60呼吸机拆卸空气和氧气流量传感器组件

空气、氧气流量传感器是飞利浦V60呼吸机气路监测的核心元器件，直接决定整机流量采样精度、通气同步性与氧浓度稳定性。设备报流量偏差、氧浓度异常、触发不良、通气报错，大多源于传感器积灰、老化、漂移或损坏。本期分享V60空氧流量传感器组件标准拆卸流程，规避管路错位、密封件损坏、精密探头磕碰等常见问题，规范维修，保障设备临床精度。

飞利浦V60呼吸机空气、氧气流量传感器组件是气路监测的关键部件，分别实时检测两路气体的瞬时流量。它将气流信号转化为电信号，传输至数据采集板与主控系统，用于精准计算潮气量、通气流速，同时辅助完成氧浓度配比与漏气补偿。  组件采用高精度传感元件，响应迅速、测量稳定，耐受医用气体环境，长期工作不易出现数据漂移。其测量数据是设备闭环调控的重要依据，一旦传感器老化、积尘或损坏，会引发流量读数异常、参数偏差、系统报警等问题，直接影响通气精度与临床使用安全。

按照以下步骤拆卸空气和氧气流量传感器组件。反向安装。

1.拆卸GDS。

2.从GDS上拆下数据采集板。

3.从GDS上拆下氧气电磁阀。

4.在氧气电磁阀的两个O型圈上涂抹一层薄薄的Krytox润滑脂。

5.将氧气电磁阀重新安装到替换的空气和氧气流量传感器组件上（拆卸氧气电磁阀阀门）。

6.拆下并丢弃数据采集板或GDS上的O型圈和垫片。

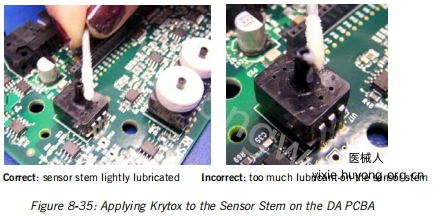

7.在数据采集板上的传感器杆上涂抹一层薄层Krytox(图8-35)。

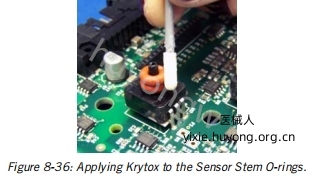

8.在数据采集板上安装新的O型圈，并在两个O型圈上涂一层薄薄的Krytox(图8-36）。

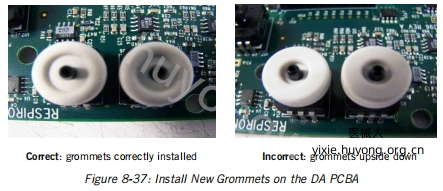

9.在数据采集板安装新的垫圈(图8-37)。

10.重新安装数据采集板。

11.重新安装GDS。
