日本光电ECG-9130K心电图机拆卸显示屏

心电图机显示屏突发故障，直接阻断临床心电检查工作！日常体检筛查、门诊接诊、病房检测工作中，日本光电ECG-9130K一旦出现屏幕不亮、显示异常、屏幕破损等问题，设备直接停机，无法查看心电数据、无法完成报告打印，严重拖累科室诊疗节奏。其实多数屏幕故障无需整机返厂维修，拆解显示屏组件即可完成故障排查、配件更换与线路修复。但ECG-9130K机身结构紧凑，显示屏排线隐蔽、壳体卡扣紧实，暴力拆解极易造成排线断裂、机壳开裂、屏幕彻底报废。一线医疗设备运维人员专属教程来袭！全程详解ECG-9130K显示屏拆卸完整流程，拆解技巧、易错点位、防护细节全覆盖，帮你快速修复设备、恢复临床正常使用！

注意：此程序仅适用于ECG-9130K。

拆卸LCD组件：

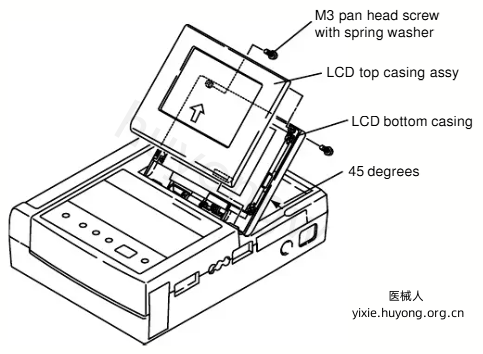

1.将显示屏倾斜45度。

2.拆下两个带弹簧垫圈的M3平头螺丝，这些螺丝用于将显示屏底壳固定到显示屏顶壳组件上。

3.沿着方向从底部外壳上拆下顶部外壳组件。

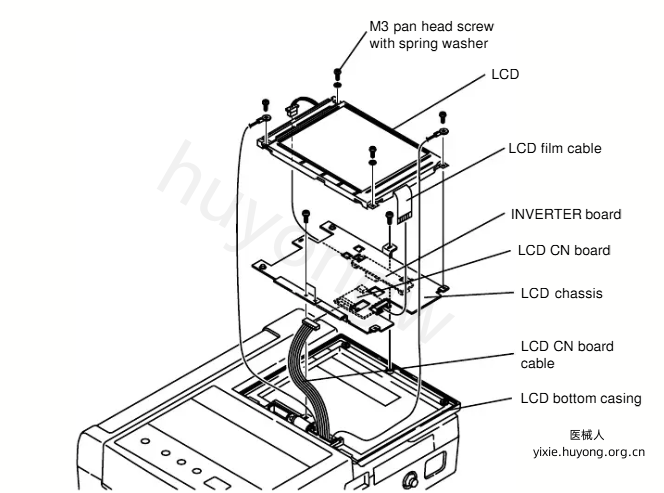

4.拆下三颗带弹簧垫圈的M3平头螺丝，用于固定显示屏组件与显示屏底壳。

5.拆下四个带弹簧垫圈的M3平头螺丝，以分离显示屏和显示屏组件。

6.断开LCD薄膜线缆和LCD CN板电缆与LCD CN板的连接。

以上是日本光电ECG-9130K心电图机移除显示屏图解，若想要《Nihon-Kohden-TEC-9110-9130-ECG-Monitor-Service-manual-pdf》，扫描下方二维码添加客服微信获取。
