日本光电ECG-9110K心电图机移除按键膜组件、薄膜电缆和按键板

在临床心电检查设备中，日本光电ECG-9110K凭借稳定的性能，成为各级医疗机构常用的基础款心电图机。设备长期高频使用后，按键失灵、按键卡顿、触控无响应是最频发的故障，大多源于按键膜老化、薄膜电缆排线磨损、按键板触点氧化等问题。这类看似简单的按键故障，拆解难度却不低，薄膜排线易扯断、按键板卡扣易碎、安装对位精度要求高，稍有不慎就会造成二次损坏。今天为大家带来精细化拆解教程，手把手教大家规范移除ECG-9110K按键膜组件、薄膜电缆与按键板，全程规避维修误区，适配清洁维护、配件更换、故障检修等各类场景，医疗设备维修人速码！

该三件套为ECG-9110K心电图机操作交互核心配件，三者配套成套使用。按键膜采用医用级 PET 多层薄膜结构，印有设备启停、增益、导联、走纸等功能标识，内置导电弹片，防尘防水，适配诊室频繁按压操作，老化后易出现按键失灵、无回弹故障。薄膜电缆为柔性 FFC 排线，连接按键膜与按键板，传输按键矩阵信号，弯折磨损易造成接触不良、按键无响应。按键板是信号中转 PCB 基板，集成触点与金手指插槽，接收薄膜电缆信号并传输至主机主板。整套组件尺寸、接口与原厂完全匹配，更换简单，可解决按键卡顿、单键 / 全键失效、操作无反馈等常见故障，适配医院日常心电检测设备维修替换，耐用性贴合医用设备高强度使用需求。

移除按键膜组件、薄膜电缆和按键板：

1.分离前后壳组件。

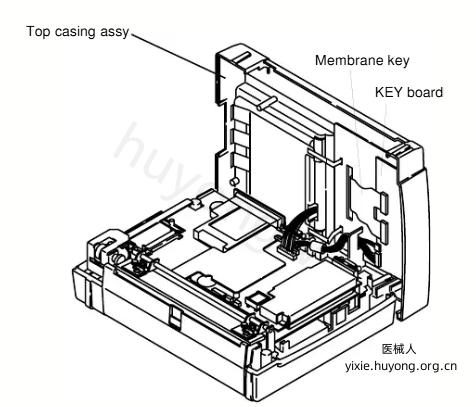

2.如图所示，用手指沿黑色箭头方向释放每个钥匙板连接器两侧边缘的锁扣。

3.按照左侧所示，沿白色箭头方向从每个KEY板连接器中拉出膜组件薄膜电缆。

4.拆下六颗带弹簧垫圈的M3盘头螺丝，这些螺丝用于将按键板固定在顶壳组件上。

以上是日本光电ECG-9110K心电图机移除按键膜组件、薄膜电缆和按键板图解，若想要《Nihon-Kohden-TEC-9110-9130-ECG-Monitor-Service-manual-pdf》，扫描下方二维码添加客服微信获取。
