GE S/5 Aespire麻醉机操作台拆卸教程

GE S/5 Aespire作为临床应用广泛的主流麻醉设备，操作台是设备操作、管路集成与核心元件防护的关键区域。日常设备保养、内部故障检修、管路滤芯更换及深度清洁工作中，操作台的规范拆卸是必备基础操作。该机型操作台螺丝点位隐蔽、卡扣结构精密，非标准拆卸极易造成面板划痕、卡扣断裂、线路松动等问题，影响设备正常运行与临床使用安全。本期推文结合原厂维修规范，细化GE S/5 Aespire麻醉机操作台全套拆卸流程，拆解隐藏螺丝点位、拆解顺序及安全注意事项，为医工维修、设备质控人员提供标准化实操参考。

该机操作台一体化集成通气、挥发罐、气体调节与监护显示模块，布局贴合麻醉医师操作习惯，台面宽敞平整，配备 LED 照明灯带，便于术中观察操作。上部为主显示屏，直观显示潮气量、气道压、氧浓度等通气参数，设有快捷按键调节呼吸频率、PEEP 等参数，一键切换手动 / 机控通气模式。中部集成三路气体流量调节旋钮与双位挥发罐接口，搭配电子混合气控系统，保障低流量麻醉供气精准。下方搭载可快速拆装 ABS 呼吸回路，自带漏气自检功能，减少管路误接风险。台面预留储物抽屉与辅助氧气、负压接口，智能分级报警系统同步提示故障，整机无死角易擦拭消毒，适配成人至小儿各类手术麻醉场景。

如何拆卸台面：

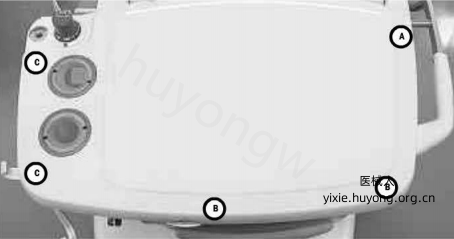

桌面通过五个固定螺丝沿锅体组件的边缘固定(从桌边下方可触及)。

一颗螺丝(A)位于桌面右后角的深凹槽中。

两个螺丝(B)位于桌面前方:一个位于桌面右角，另一个靠近02冲洗按钮。

要访问剩余的两个螺丝(C)，您必须拆下ABS部件:一个螺丝位于桌面左角，另一个靠近APL阀。
