​GE S/5 Aespire麻醉机更换蒸汽喷射器歧管止回阀

手术室麻醉机回路漏气、麻药浓度不稳、气密性测试反复报错，不少工程师排查半天，最后病根都指向一个不起眼小配件 —— GE S/5 Aespire蒸汽喷射器歧管止回阀。作为蒸发器气路单向防护核心，阀芯积垢、密封老化极易引发气路反流，直接干扰术中麻醉给药精度。今天带来完整更换实操教程，从停机泄压、歧管拆解、新阀装配到术后气密性校验全流程拆解，新手也能一次性规范完成更换，规避维修后漏液漏气隐患。

更换蒸汽喷射器歧管止回阀：

1.将系统开关设置为待机状态。

2.从蒸汽歧管上拆下蒸汽喷嘴。

3.拆下上部后盖板。

4.断开管路与阀块的连接。

5.拆卸阀块。

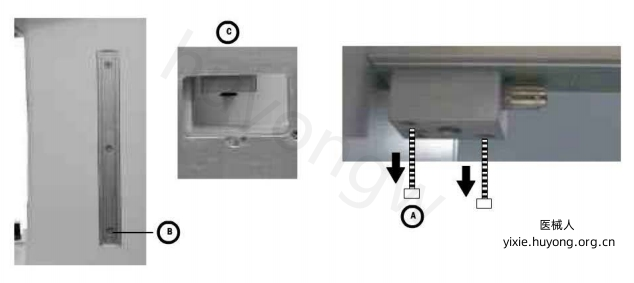

要访问左侧安装螺丝(A)，请拆下右侧(从正面看)侧板(B)。

右侧挤出部分包含一个用于拆卸左安装螺丝的检修孔(C)。

注意：对于早期生产机器，如果挤出机上没有检修孔，则必须拆下蒸汽分配器总成才能移除阀块。

注意：阀体、O型圈和翻板不会随块一起取出。它们会保持在蒸汽化器歧管底部完好无损。

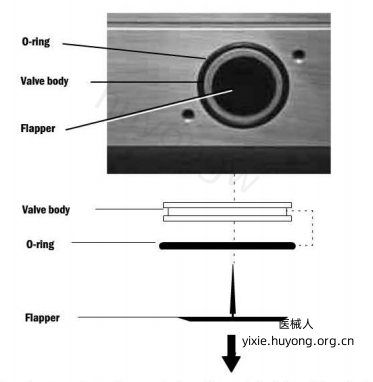

6.将阀瓣从阀体中拉出。

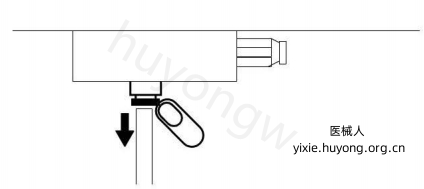

7.使用六角扳手，将扳手穿过阀体的一个孔并向下拉以拆卸阀体和O型圈。

8.确认部件无灰尘和污垢。

9.通过插入阀瓣杆并轻轻拉出杆，使阀瓣固定在阀体上。

10.用Krytox轻度润滑O型圈。

11.将润滑过的O型圈放置在歧管底部的阀体端口上。

12.轻轻将阀体安装到歧管中:

10.检查O型圈在歧管与阀体之间是否形成良好密封。

检查阀瓣是否与阀体完全接触。

13.安装阀块。

14.将管路重新连接到阀块上。拉动管子，确保其已锁紧在接头中。

15.安装蒸汽发生器前板。

16.执行检查程序(第3节)。
