ecg sp02相关操作

我们以DFM100除颤仪为例来进行ECG SPO2的讲解。

您可以监测心电图和可选脉搏血氧饱和度 (SpO2)、无创血压 (NBP) 和呼气末二氧化碳 (EtCO2)。 可以在手动模式、2 步 AED 模式、同步模式下使用 1-2-3 除颤进行治疗心脏复律和可选的起搏模式。

一、有关ECG

在监护模式下，根据所使用的心电图电缆，您可以在显示屏上同时查看 3 种不同的心电图波形。 使用 3 导联心电图电缆，您可以查看导联 I、II 或 III。 使用 5 导联心电图电缆，您可以查看导联 I、II、III、aVR、aVL、aVF 或 V 的导联。可以选择监测 SpO2（数字和脉搏波）、EtCO2（数字和二氧化碳图）和 NBP。 显示屏上会显示测量结果和波形，并且可以发出警报来提醒您患者状况的变化。 您还可以显示生命体征趋势报告，以一目了然地查看所有关键监测参数及其测量结果。

手动除颤模式提供简单的 1-2-3 除颤。 您分析患者的心电图，并在适当的情况下： 1) 选择能量设置； 2）充电； 3) 传递电击。 除颤是

使用桨（内部或外部）或多功能电极垫进行。 您还可以在手动除颤模式下执行同步心脏复律。

心电图监测

使用适应症：心电监护适用于患者心率和形态的监测、报警和记录。

使用禁忌：无

连接心电图电缆。

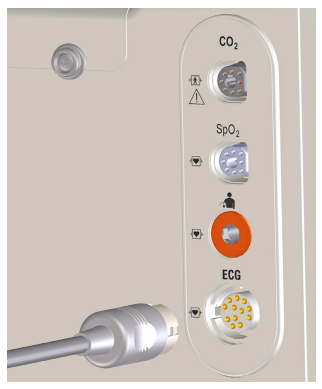

 要连接 3 或 5 引线电缆：

1 将 ECG 电缆与白色 ECG 端口对齐。 ECG 电缆上的白色键标记面向设备顶部。

2 将 ECG 电缆牢固地推入 ECG 端口。

心电图输出电缆

飞利浦 ECG 输出电缆也称为同步电缆，用于在 Efficia DFM100 和床边监护仪之间建立连接，以便在两个设备之间发送 ECG 信号。

该电缆将一个模拟心电图波形从发送设备发送到接收设备。

连接 ECG 输出电缆：

1 将唱机插头插入要发送 ECG 的设备（现在称为主设备）上的 ECG 输出端口。

2 将针连接器插入接收设备（现在称为辅助设备）上的白色 ECG 输入端口。

主设备的心电图波形在辅助设备的显示屏上显示为导联 II。

二、关于SPO2

监测 SpO2：

1 将适当的传感器电缆连接至 Efficia DFM100

2 将传感器应用到患者身上。

3 如果 Efficia DFM100 未打开，请将治疗旋钮转到临床模式。

• SpO2 需要配置为在AED 模式下显示，除非它是脉动的，否则不会显示。

4 检查患者类别是否适合患者。 如有必要，更改患者类别以选择适当的类别。

连接传感器电缆并打开设备后，SpO2 测量即开始。 当最初测量氧饱和度并计算值时，参数区域中的 SpO2 值显示为 A。 几秒钟后，一个值将取代 .

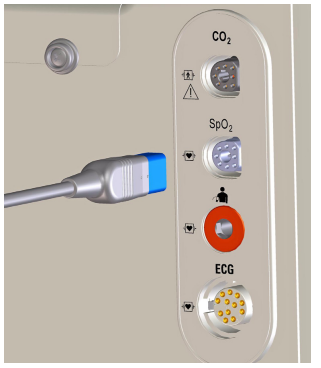

连接 SpO2 电缆：

1 握住电缆连接器，使其平坦的一面和蓝色标记面向 Efficia DFM100 的正面

2 将电缆插入蓝色 SpO2 端口，并将连接器的蓝色部分推入设备，直至不再可见。
