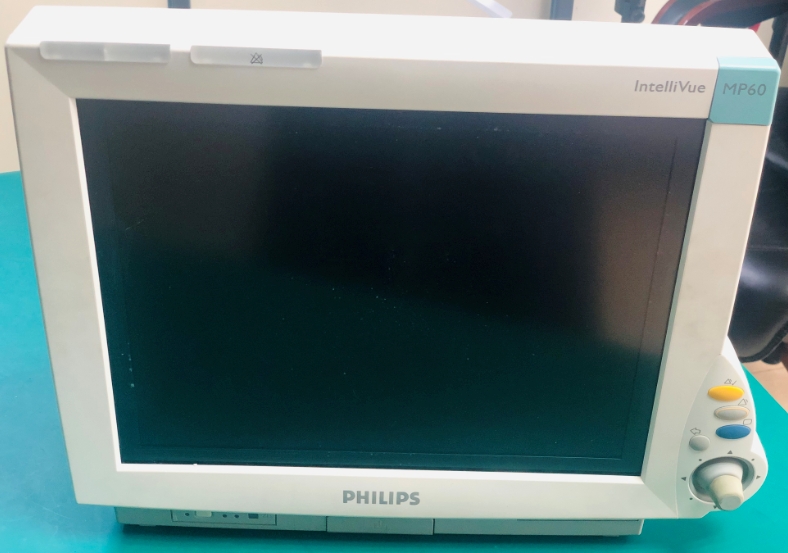

飞利浦MP60 监护仪介绍：

• 将显示和处理单元集成到一个封装中

• 使用 15” TFT XGA 彩色显示屏

• 使用飞利浦 SpeedPoint 作为主要输入设备； 可以选择添加鼠标、轨迹球、键盘等计算机设备

• 有一个可选的录音机

• 支持灵活模块服务器（FMS）

一、CPU板

CPU 板具有 MPC860 50 MHz 处理器，可提供许多片上可配置接口。 ASIC 中实现了具有可配置协议选项的 12 个快速 UART 阵列（以及独立看门狗等其他系统功能），为测量模块和 I/O 板提供了接口功能。 串行接口可以轻松实现电气隔离。 主板包含额外的视频硬件。

二、输入/输出板

显示屏的接口是通过 I/O 板实现的。 这些位置受到一般规则的限制。 I/O 插槽指定图和概述 I/O 板放置规则的 I/O 矩阵可在安装说明部分找到。

以下是您的显示屏中可能存在的接口 (I/O) 板列表，具体取决于您购买的配置：

• MSL

• 视频（模拟）

• 飞利浦临床网络 (LAN)

• PS/2

• MIB/RS232

• 灵活的护士呼叫

• 并行打印机

• 远程设备（远程报警设备、远程扩展设备）

内部 LAN（测量服务器链接）

监测系统的所有组件（包括监测仪中的测量服务器和 CPU）均使用测量服务器链路 (MSL) 中的 IEEE802.3/以太网 LAN 进行通信。 该网络用于在组件之间分发数据，例如：

1. 数字化患者信号，包括波数据、数值数据和状态信息（通常从测量服务器到显示单元）

2.表示用户交互的控制数据（通常从显示单元到测量服务器）

3. 共享数据结构，例如代表患者人口统计数据和全局配置项

内部 LAN 允许监控系统的即插即用配置。 系统自动检测测量服务器的插入或拔出，并相应地配置系统。

内部 LAN 上的组件进行时间同步，以保持系统中信号数据的一致性。 对同步的专用硬件支持消除了网络驱动程序的任何延迟软件。

集成的LAN提供了确定性的带宽分配/预留机制，从而保证了信号数据和控制数据交换的实时性。 这适用于数据从测量服务器到显示屏的数据流（例如测量信号数据）以及从监视器到测量服务器的数据流（例如将数据馈送到记录器模块）。

三、飞利浦临床网络

监测系统可以连接到飞利浦临床网络，例如提供中央监测功能或其他网络服务。 此连接可能通过正常有线连接或通过无线连接。

该显示屏支持连接外部现成的无线适配器。 这允许简单的现场升级以及未来的技术升级。 通过网线的插拔自动触发有线和无线网络的切换。

飞利浦临床网络协议的功能与内部 LAN 上使用的协议非常相似。

配置完成后，监护系统将包括波形数据、数值数据和状态信息在内的数字化患者信号发送到网络上。表示用户交互的控制数据可以在监控系统和中心站之间双向交换。

网络应用程序支持附加协议，例如其他床概览功能，该功能允许查看网络上其他患者的监测数据。

为了实现即插即用操作，监控系统使用标准BootP协议自动获取网络地址。
