科曼H12心电图机拆卸ECG板

在临床设备运维工作中，科曼H12心电图机凭借高清触屏、精准12导联采集的优势，成为各级医疗机构的常用设备。而ECG采集板作为设备核心核心部件，一旦出现波形异常、采集失灵、导联报错等故障，直接影响心电检测工作开展。不同于普通拆机，H12心电图机ECG板拆卸对操作规范性、防静电防护、拆机步骤要求极高，稍有不慎就会损坏线路与元器件。今天给大家带来科曼H12心电图机ECG板标准拆卸教程，全程规范实操、细节拉满，帮维修同仁避开误区、高效完成拆机检修。

ECG板是科曼H12十二道心电图机核心采集主板，承担 12 导联心电信号采集、滤波放大与模数转换核心工作，整机心电检测性能全由该板支撑。搭载高精度医用信号处理电路，共模抑制比≥105dB，可有效屏蔽手术室、病房电磁干扰，耐 ±650mV 极化电压，弱心电信号捕捉稳定，噪声低至≤15uVp-p，波形还原清晰无失真。

集成导联信号识别、心率测算模块，精准输出 30-300bpm 心率数据，适配自动诊断、节律分析功能。原厂原装配件，板卡线路布局规整，接口匹配 H12 整机，拆装维修便捷。适用于医院门诊、体检中心设备维修替换，解决波形杂波、导联断线、心率测量异常、采集无信号等故障，兼容性强，上机即正常采集、打印、存储心电报告，保障设备稳定运行。

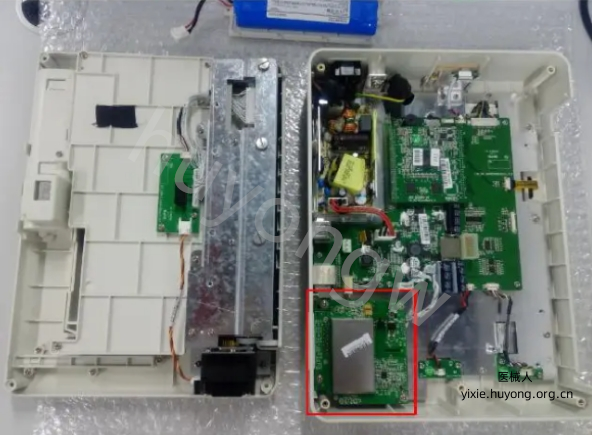

拆卸ECG板：

1.移除电池。

2.分离前后壳体。

3.拆除与主板连接的电缆。

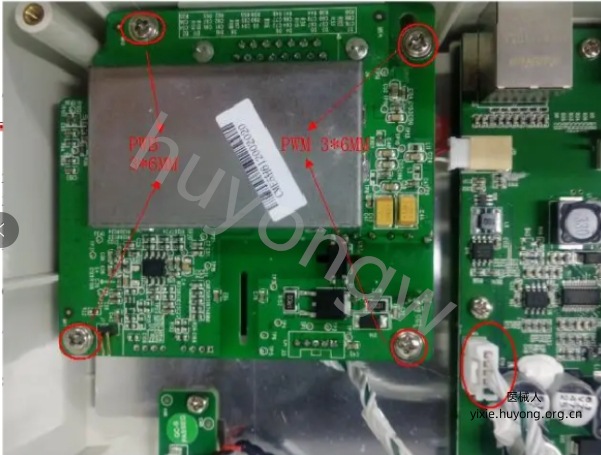

4.拧下2个PWB 3.0*6.0mm螺丝，2个PWM3.0*6.0mm螺丝。

以上是科曼H12心电图机拆卸ECG板图解，若想要《COMCN H12-Service-Manual.pdf》，扫描下方二维码添加客服维修获取。
