科曼H12心电图机拆卸主板

科曼H12心电图机出现黑屏、无法打印、整机无响应，多半是主板主控故障。不少维修同行拆解时容易扯断排线、损伤接口，今天分享一套规范拆机取主板实操流程，全程避坑，新手也能安全操作，跟着步骤轻松更换主板，快速恢复设备正常使用。

科曼H12心电图机主板为整机主控核心，统筹整机信号处理、触控显示、打印存储、数据传输全部功能，是设备运行的中枢载体。主板搭载专用医用处理芯片，联动 ECG 采集板完成心电波形运算、自动诊断算法解析，精准计算心率、间期等各项参数。集成显示屏驱动、打印控制、USB 数据导出、导联识别电路，支持心电报告本地存储与外接打印，操作指令响应流畅。原厂原装线路板做工精密，抗干扰能力强，适配全系列 H12 机型替换维修。

可解决设备不开机、屏幕黑屏、打印失灵、数据无法保存、整机按键无响应等主控类故障，安装匹配度高，上机无需调试，快速恢复心电图机完整检测、打印、存档功能，适配门诊、体检、病房设备维保使用。

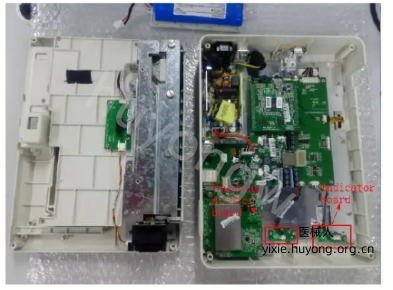

拆卸主板：

1.移除电池。

2.分离前后壳体。

3.拆除ECG板。

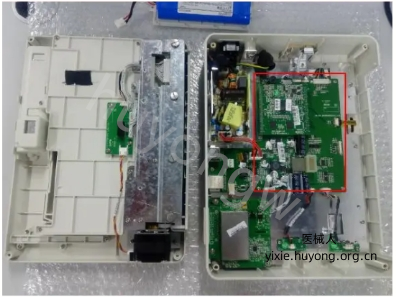

4.拆除主板上的7根电缆。

5.拆下6颗PM 3.0*6.0mm螺丝。

以上是科曼H12心电图机拆卸主板图解，若想要《COMCN H12-Service-Manual.pdf》，扫描下方二维码添加客服微信获取。
