科曼H12心电图机拆卸电源板

在临床设备日常运维中，科曼H12心电图机是科室高频使用的基础设备，长期通电、频繁开关机极易出现电源板老化、供电不稳、无法开机等故障，直接影响门诊、病房心电检查工作正常开展。电源板拆卸更换是该机型最常用的维修项目，但设备内部排线精密、电容存有余电，盲目拆解极易造成线缆断裂、元件烧毁甚至触电隐患。今天给大家带来科曼H12心电图机电源板标准化拆卸实操教程，从安全防护、断电放电、外壳拆解到排线拔除、主板拆卸，全程细节拆解，规避维修误区，新手也能规范操作，高效完成设备抢修。

科曼H12电源板是整机供电核心，负责 100-240V 市电整流稳压，同时管控内置锂电池充放电，实现交直流无缝切换，适配病房、外出体检多场景使用。电路板多路分压输出稳定 3.3V、15V、背光专用电压，为主控主板、心电采集模块、触摸屏、热敏打印单元独立供电，保障微弱心电信号采集无电压干扰，波形显示清晰无基线漂移。板载过压、过流、短路、过热多重保护电路，电网波动或线路异常时快速断电，避免损坏精密检测组件，提升设备医用安全性。集成智能充电管理，支持快慢充模式，实时监测电池电量，低电量自动提醒。整机所有模块供电分配、上电时序控制均由其统筹，电源板故障会直接导致不开机、黑屏、打印失效、波形失真等整机故障。

拆卸电源板：

1.拆卸电池;

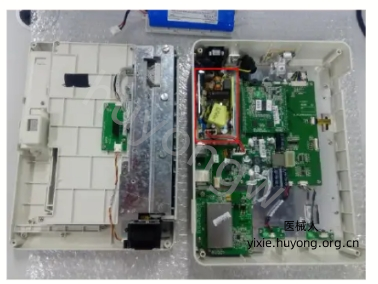

2.分离前壳体和后壳体;

3.拆卸ECG板;

4.拆卸主板;

5.拆除交流电缆;

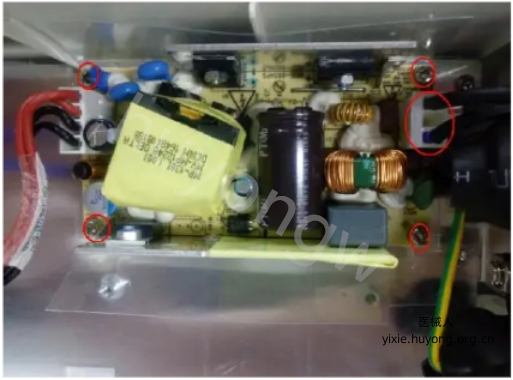

6.拆下4颗PWM 3.0*6.0mm螺丝。

以上是科曼H12心电图机拆卸电源板图解，若想要《COMCN H12-Service-Manual.pdf》，扫描下方二维码添加客服微信获取。
