科曼H12心电图机拆卸显示屏与触摸屏

临床设备高频故障来袭！科曼H12心电图机作为科室常用诊疗设备，长期使用极易出现触摸屏碎裂、显示花屏、触控失灵等问题。很多维修师傅拆机时，常因不熟悉设备结构，误扯排线、撬坏外壳卡扣，导致二次损坏。今天给大家带来科曼H12心电图机显示屏+触摸屏完整拆机教程，步骤细化、避坑要点全覆盖，零基础也能精准操作，高效完成换屏维修！

显示屏为设备核心可视化载体，高清呈现十二导联实时心电波形、心率数值、患者信息、诊断分析及设备状态，清晰区分节律异常、电极脱落等提示画面，明暗自适应适配诊室、病房等多场景，直观展示完整心电数据，方便医护快速判读波形。配套一体化触摸屏替代传统按键，支持全流程触控操作，可快速录入患者资料、切换导联模式、调整打印参数、启动心电采集与报告存储，触控反应灵敏，操作逻辑简洁。二者一体化集成，兼具数据显示与人机交互功能，简化操作步骤，减少设备按键损耗，兼顾门诊、急诊高效心电检测，提升诊疗操作便捷度。

拆卸显示屏与触摸屏：

注意:请勿触摸显示屏和触摸屏面板在尽可能无尘的环境中拆卸LCD。触摸屏面板易碎，安装或拆卸时请小心。

1.拆卸电池。

2.分离前后壳体。

3.拆卸ECG板。

4.拆卸主板。

5.拆卸电源板。

6.拆卸警报指示板和触摸打印机板。

7.使用尖嘴钳拆除接地线。

8.使用小平头螺丝刀拆卸交流电源插座。

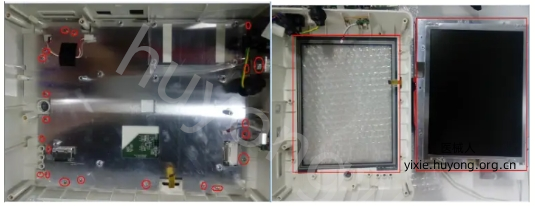

9.拧下20颗PWM 3.0*5.0mm螺丝。

10.拆卸显示屏。

11.拆卸触摸屏。

以上是科曼H12心电图机拆卸显示屏与触摸屏图解，若想要《COMCN H12-Service-Manual.pdf》，扫描下方二维码添加客服微信获取。
