科曼H12心电图机拆卸警报指示灯板和纸感板

日常检修科曼H12心电图机时，常会遇到报警无提示、触控失灵、打印出纸异常等故障，多数根源出在警报指示板与触摸打印板上。不少新手拆机容易扯断排线、刮伤打印头，反而加重设备损坏。今天分享规范拆解步骤，从断电防护到排线分离、螺丝拆装逐一讲解，手把手教你安全取下两块核心板件，快速排查报警、触控、打印类常见故障，医护设备维修从业者可以收藏备用。

警报指示板搭载多色 LED 指示灯，联动主机心电采集系统，实时反馈整机运行状态：绿色常亮代表电极连接、供电正常；红色闪烁提示电极脱落、纸尽、打印故障、心律失常告警，搭配蜂鸣同步预警，医护可快速定位设备与患者异常，降低漏诊风险，内置滤波电路抵御心电信号干扰，避免误报警，是设备安全监测核心部件。

触摸打印板集成触控操作与热敏打印驱动电路，承接屏幕触控指令，一键触发自动、手动、节律延长打印，内置智能校正模块，解决卡纸、走纸偏移问题，同步传输十二导联波形、诊断报告至打印头，兼顾患者信息录入、报告输出功能，模块化设计便于维修更换，保障门诊、急诊快速出具心电纸质报告，提升诊疗效率。

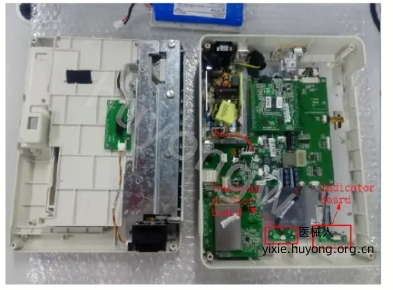

拆卸指示板和触摸打印板：

1.拆卸电池;

2.分离前后壳体:

3移除ECG板:

4.拆卸主板:

5.移除电源板。

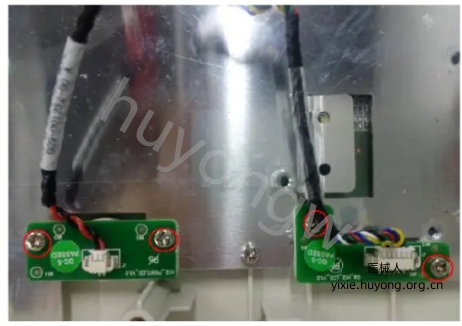

6.拆除指示灯板和纸感板上的4个PWM3.0*6.0mm螺丝。

以上是科曼H12心电图机拆卸警报指示灯板和纸感板图解，若想要《COMCN H12-Service-Manual.pdf》，扫描下方二维码添加客服微信获取。
