科曼H12心电图机拆卸打印机

科曼H12搭载一体式210mm宽幅高精度热敏打印模块，适配 Z 型折叠心电专用纸，支持十二导联波形同步输出，打印线条清晰无断墨，基线、波形、诊断文字层次分明，满足临床心电报告存档标准。设备自带自动校准打印系统，可自定义 5-50mm/s 多档走纸速度，兼容自动、手动、节律三种打印模式，一键输出完整心电分析报告。整机一体化设计，拆装换纸便捷，故障率低，适配门诊、病房、急救多场景；除内置打印外，机身 USB 接口可外接激光打印机输出 A4 电子报告，同时支持 PDF、DICOM 等数字格式存储导出，兼顾纸质存档与医院无纸化信息化需求，续航打印稳定，适配整机长时间连续作业，是H12心电图机核心配套打印组件。

科曼H12心电图机是各级医疗机构心内科、体检科、急诊科室的常用设备，设备使用率高，打印机更是高频损耗部件，日常极易出现卡纸、字迹淡、缺线、不吐纸等故障。这类故障大多无需返厂维修，拆解检修、清洁机芯或更换打印机组件即可解决。但H12心电图机内部排线精密、卡扣脆弱，非规范拆机极易造成排线断裂、外壳破损、主板静电损坏等二次故障，增加维修成本。本期为大家带来科曼H12心电图机打印机标准化拆机教程，全程规范安全、细节拉满，助力设备运维人员快速排障、恢复设备正常接诊使用。

拆卸打印机：

1.拆卸电池。

2.分离前后壳体。

3.移除ECG板。

4.拆卸主板。

5.移除电源板。

6.拆卸警报指示灯板和纸感板。

7.拆卸显示屏和触摸屏。

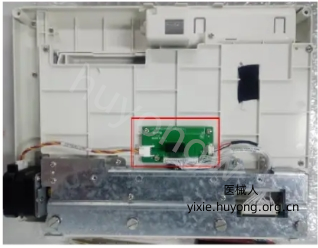

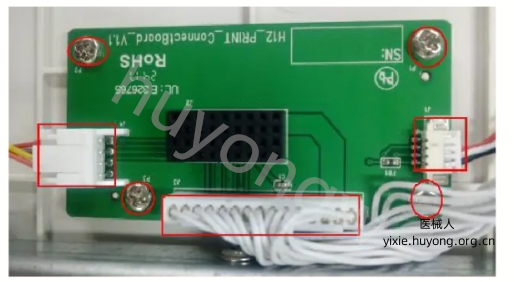

8.拆除3根电缆和4个PWM3.0*4.0mm螺丝，然后取出打印机连接板。

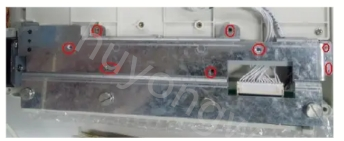

9.拧下8颗PWM3*6毫米螺丝。

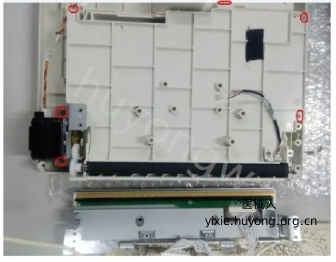

10.拧下6颗PWM 3*6毫米螺丝。

以上是科曼H12心电图机拆卸打印机图解，若想要《COMCN H12-Service-Manual.pdf》，扫描下方二维码添加客服微信获取。
