飞利浦MX400监护仪移除通信板

无线配件失联、遥测配对报错、射频INO 弹窗，飞利浦MX400十有八九是短程无线电板出了问题。更换这块通信板的核心第一步，就是规范拆机、安全移除通信模块。很多新手维修时蛮力拆卸，极易扯断内置天线、划伤主板金手指，今天完整拆解MX400机身，一步步讲清通信板标准拆除流程，避开拆机踩坑点，全程规范操作不损伤整机。

飞利浦MX400监护仪通信板即是短程无线电射频板，是设备专属近距离无线通信核心组件。它采用医疗专用射频频段，主要负责对接无线血氧、无线血压袖带等无缆测量配件，同时完成与MX40穿戴式遥测设备的数据互通，实时传输心电、血氧、血压等生命体征波形与数值。设备间近距离配对、快速同步患者参数也依靠该板实现，摆脱繁杂连接线材，方便患者活动与病房转运。一旦通信板故障，会出现无线配件无法识别、遥测配对失败、射频报错等问题，直接影响无线监测功能，是保障床边无缆监护、提升临床护理便捷性的关键配件。

移除短程无线电板(MX400)：

1.分离前后壳。

2.从面板适配器板上断开通信板连接器。

3.从通信板支架上拆下两颗螺丝。

4.用通信板将通信板支架抬起。

5.断开通信板上的电缆。

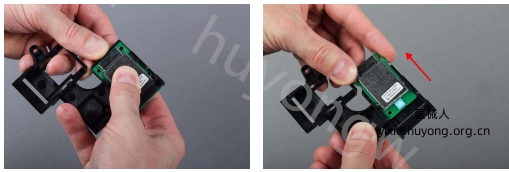

6.用拇指按压支架以释放通信板，然后拉出板子。

7.按照上述步骤的逆序重新组装监护仪。

注意：在更换通信板时，监护仪必须重新载入(硬件)序列号。完成此操作需使用支持工具Mark2。详情请参阅《支持工具使用说明》。
