飞利浦MX450监护仪分离前后壳

飞利浦MX450作为临床常用的便携监护仪，凭借稳定的性能广泛应用于病房、急诊、转运场景。设备长期使用后，外壳积灰、内部排线检修、主板维护、故障排查等，都离不开前后壳安全分离这一基础操作。不同于普通电子设备，医疗监护仪内置精密排线、显示屏、按键板与报警组件，拆装容错率极低，暴力拆解极易造成卡扣断裂、排线脱落、屏幕损坏等二次故障。今天就带大家精准拆解MX450监护仪前后壳分离的核心要点、实操步骤与避坑细节，规范医工维修操作，保障设备检修安全高效。

飞利浦MX450监护仪分体式前后壳是设备核心防护与结构承载部件，适配临床转运、病房值守等多场景使用需求。前壳集成显示屏、操作按键与报警指示灯，起到固定触控显示组件、规整操作界面的作用，同时阻挡粉尘、水汽侵入屏幕模组，保障人机交互灵敏稳定。后壳为整机提供结构支撑，包裹内部主板、电源、信号排线等精密元器件，具备防尘防潮、抗磕碰、电磁屏蔽的功能。分体式壳体设计兼顾设备密封性与检修便捷性，既能保障临床高强度使用的稳定性，又为日常清洁、内部故障排查、元器件更换提供便利，是兼顾防护性能与维保实用性的关键结构。

分离前后壳：

1.移除底部外壳。

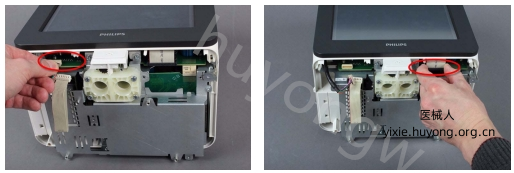

2.按照下图所示断开两根电缆。

3.移除两个针脚。

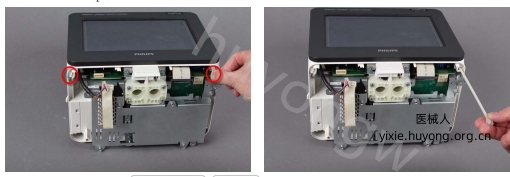

4.按照下图所示移除两个螺丝。

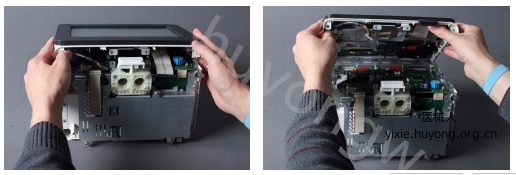

5.从监护仪的背面抬起前面。

6.按照上述步骤的逆序重新组装监护仪。当将前面板重新安装到后面板时，必须调整前面板的位置，使卡扣能够卡入到位。

以上是飞利浦MX450监护仪分离前后壳图解，若想要《Philips IntelliVue MX400, MX450, MX500, MX550  Monitor - Service manual (1).pdf》，扫描下方二维码添加客服微信获取。
